Optimalizace provozu a energetické úspory

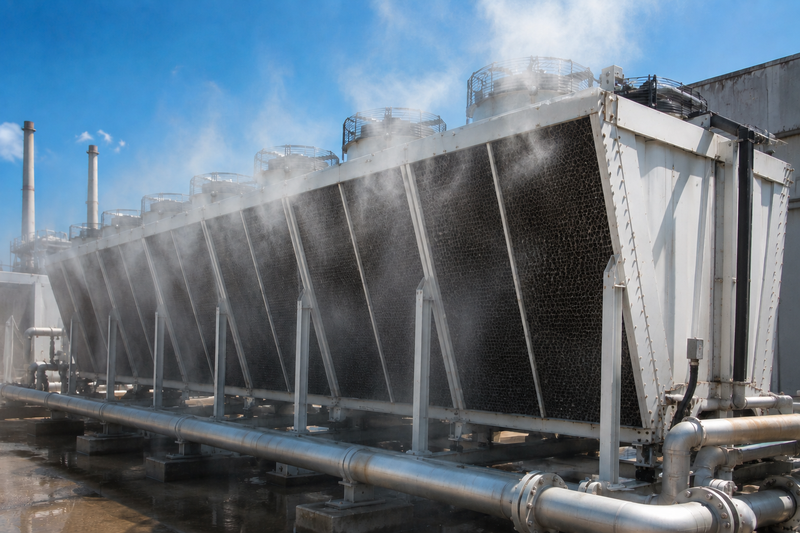

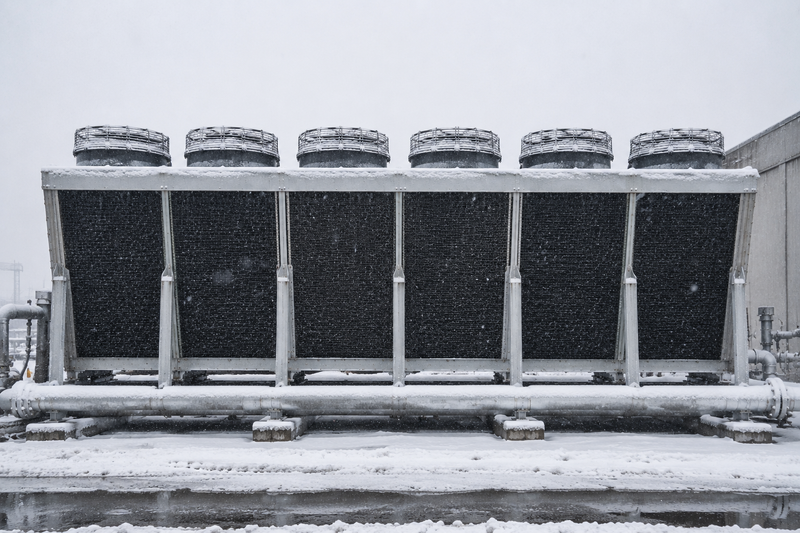

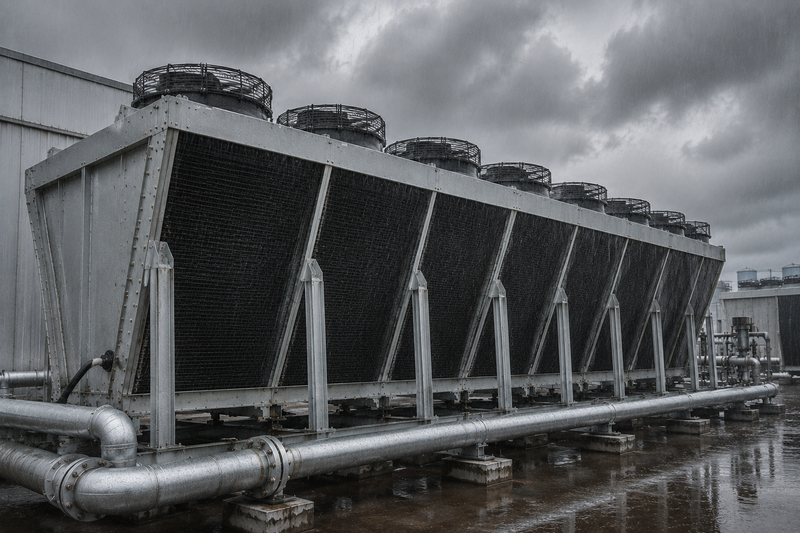

Chladicí výkon podle skutečné potřeby technologie
Průmyslové chlazení je často navrženo na nejhorší očekávané podmínky. Maximální venkovní teplotu, plné zatížení technologie a provoz všech zařízení současně. V běžném provozu však tyto podmínky nastávají pouze po omezenou část roku. Přesto mnoho chladicích systémů pracuje s jednoduchou regulací, která spíná celé skupiny ventilátorů, používá pevně nastavené výkonové stupně nebo nechává ventilátory dlouhodobě běžet na vyšší výkon, než technologie skutečně potřebuje. Systém KELVIN pracuje jinak. Průběžně vyhodnocuje aktuální teploty, požadovanou výstupní hodnotu, stav ventilátorů, provozní zatížení a dostupný chladicí výkon. Na základě těchto údajů nastavuje pouze takový výkon, který je v daném okamžiku skutečně nutný. Cílem není pouze udržet požadovanou teplotu. Cílem je udržet ji s co nejnižší spotřebou energie, stabilním provozem a minimálním namáháním technologie.

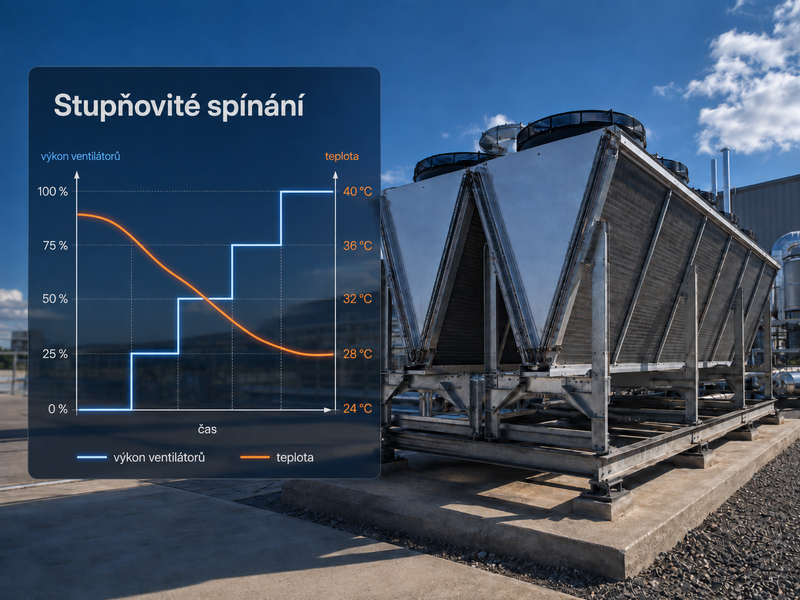

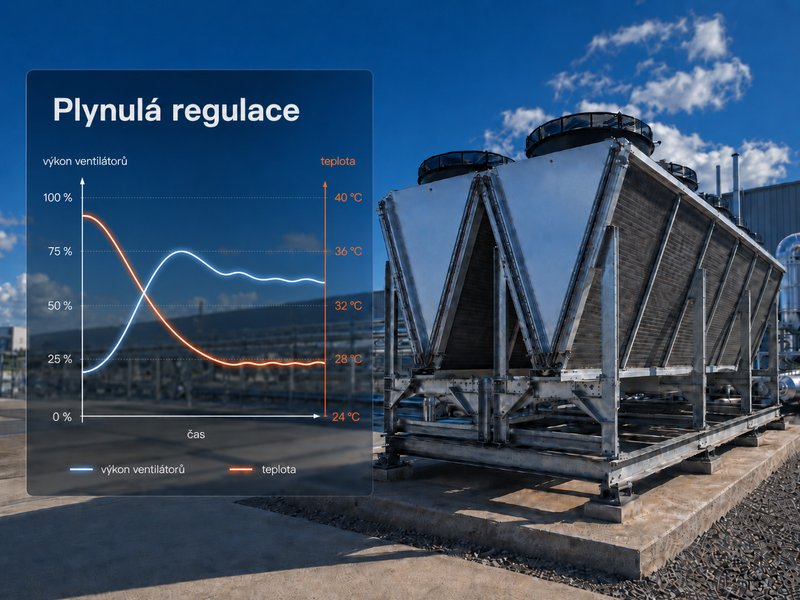

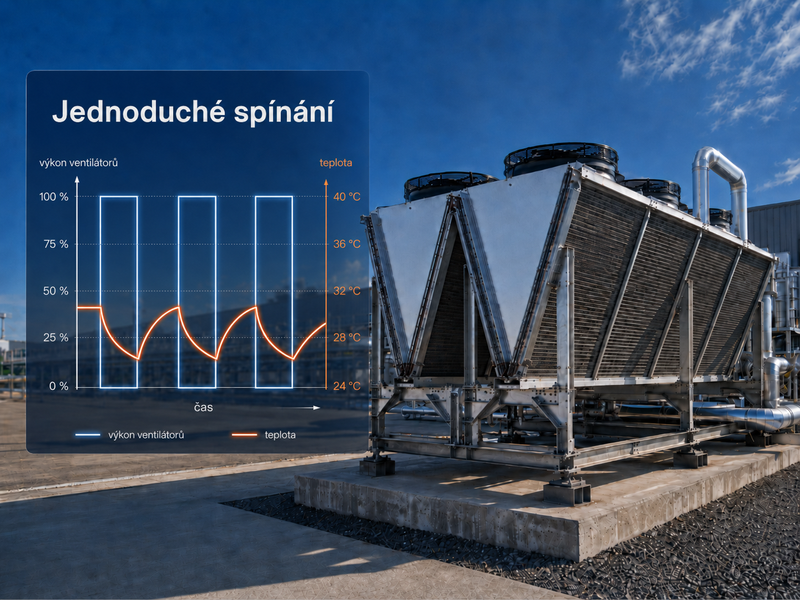

Od jednoduchého spínání k řízenému výkonu
Běžná regulace často pracuje pouze s několika pevnými stupni. Při překročení nastavené teploty sepne jednu skupinu ventilátorů. Pokud teplota dále roste, připojí další skupinu. Při poklesu teploty se ventilátory opět vypnou. Takové řešení je jednoduché, ale nemusí odpovídat skutečné potřebě chlazení. Výsledkem může být: časté spínání výkonových stupňů, kolísání teploty kolem nastavené hodnoty, provoz příliš velkého počtu ventilátorů, zbytečný chod ventilátorů na maximální výkon, vyšší elektrická spotřeba, zvýšené mechanické a elektrické namáhání zařízení. KELVIN umožňuje stupňové řízení zpřesnit nebo jej nahradit plynulou regulací výkonu. U ventilátorů s řízením 0–10 V může být jejich výkon nastavován v celém dostupném rozsahu. Systém tak nemusí volit pouze mezi vypnutým a plným výkonem, ale může pracovat například na 30, 45 nebo 65 % podle aktuální potřeby technologie.

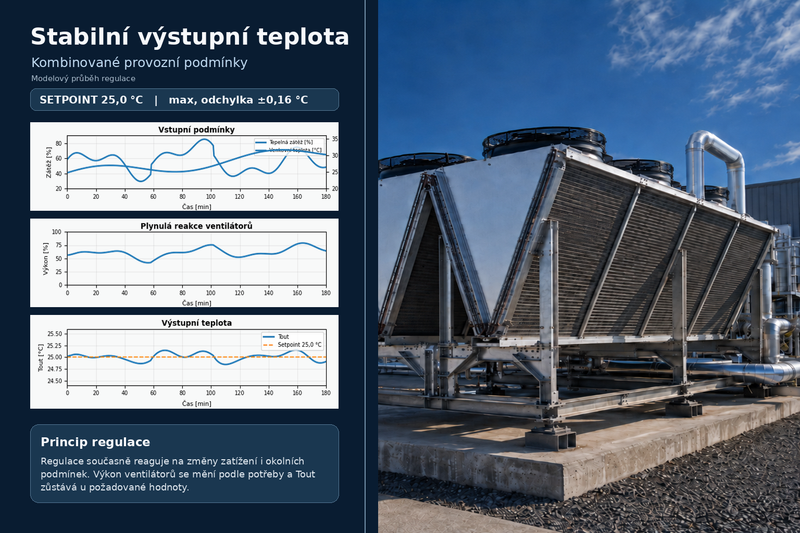

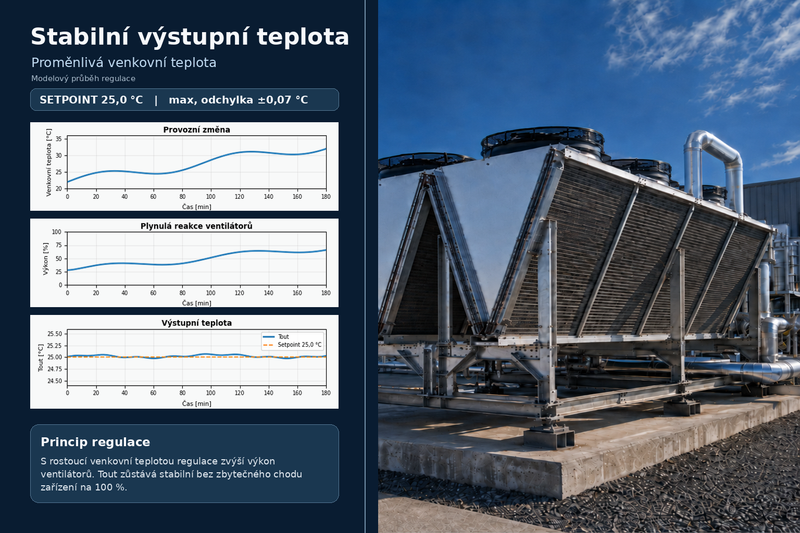

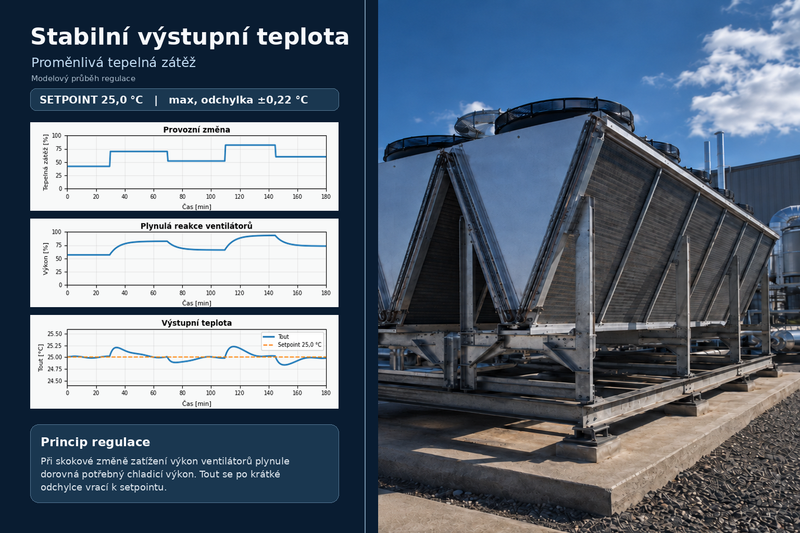

Stabilní výstupní teplota
Jedním z hlavních cílů systému KELVIN je udržovat stabilní výstupní teplotu chladicího média. Systém průběžně porovnává skutečnou výstupní teplotu s požadovanou hodnotou a podle velikosti odchylky upravuje výkon ventilátorů. Při malém zatížení může zařízení pracovat s nízkým výkonem. Při růstu teploty je výkon plynule zvyšován. Jakmile se teplota přibližuje požadované hodnotě, systém další nárůst výkonu omezí. Tím se snižuje riziko přeregulování, zbytečného podchlazování média a následného opětovného snižování výkonu. Výsledkem je klidnější regulační průběh, menší kolísání teploty a stabilnější podmínky pro navazující technologii.
Výkon ventilátorů pouze tam, kde je potřeba
KELVIN může řídit jednotlivé ventilátory samostatně nebo je rozdělit do výkonových větví podle konstrukce chladiče. U zařízení se 4, 6 nebo 8 ventilátory lze každý ventilátor ovládat individuálně. U větších chladičů mohou být ventilátory sdruženy do dvojic nebo samostatných sekcí. To umožňuje lépe rozložit provozní zatížení a využít pouze část chladicí plochy, pokud není požadován plný výkon zařízení. Podle konkrétní konfigurace může systém: postupně aktivovat jednotlivé ventilátory, nastavovat jejich požadované otáčky, řídit ventilátory po samostatných větvích, rovnoměrně rozkládat provozní hodiny, omezit provoz neefektivní nebo poruchové části, využít pouze část chladiče při nízkém zatížení. Výkon chladiče tak není řízen pouze jako jeden celek. KELVIN dokáže pracovat s jeho jednotlivými částmi a využívat je podle aktuálních provozních podmínek.
Plynulé náběhy a omezení výkonových špiček
Rychlé rozběhy více ventilátorů mohou způsobovat proudové špičky, mechanické namáhání a zbytečné zatížení elektrické instalace. KELVIN umožňuje řízený náběh výkonu pomocí časových ramp. Při požadavku na zvýšení chlazení se výkon nezmění skokově, ale roste definovanou rychlostí. Stejným způsobem může být výkon plynule snižován. To pomáhá: omezit náhlé proudové změny, snížit mechanické namáhání ventilátorů, omezit tlakové a průtokové změny v technologii, prodloužit životnost motorů a výkonových prvků, zklidnit chování celé regulace.

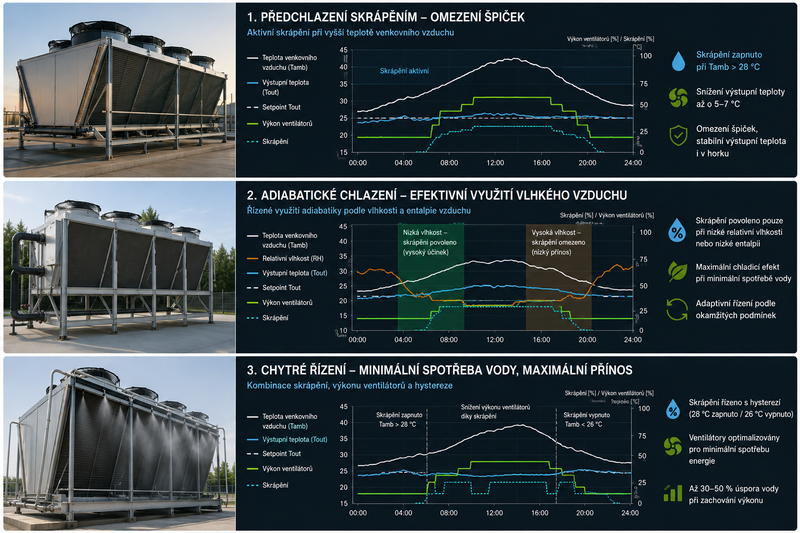

Adaptace na venkovní podmínky
Potřebný výkon chladiče výrazně závisí na okolní teplotě. V chladnějším období může být požadovaný tepelný výkon dosažen při výrazně nižších otáčkách ventilátorů. Naopak v letních podmínkách může být nutné využít maximální výkon chladiče nebo doplňkové adiabatické chlazení. KELVIN sleduje okolní podmínky a přizpůsobuje jim způsob řízení. Systém může využívat: měření okolní teploty, sezónní provozní pravidla, rozdílné letní a zimní parametry, omezení sprchování mimo vhodné období, automatické přepínání provozních strategií, krizové režimy při extrémních teplotách. Zařízení tak nemusí celý rok pracovat podle parametrů nastavených pro několik nejteplejších dnů.

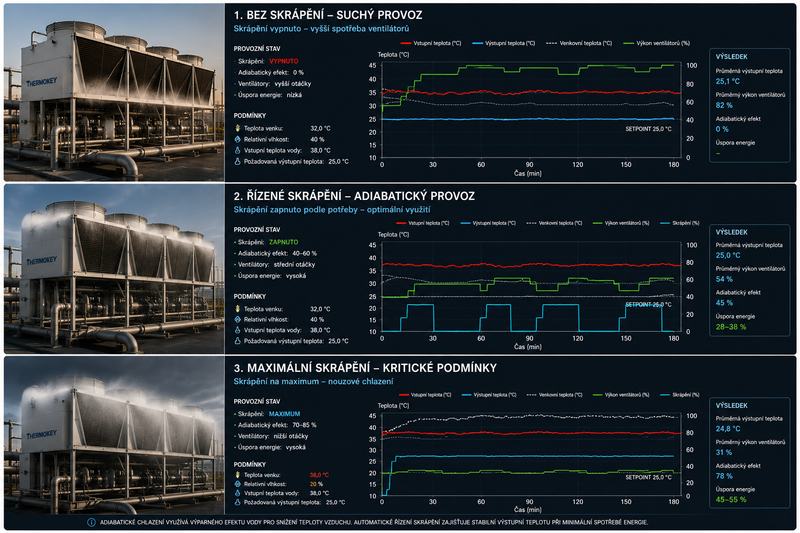

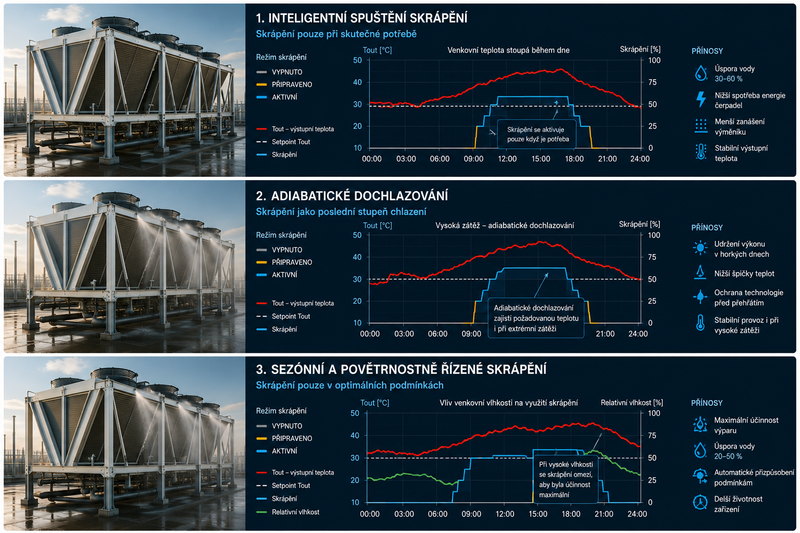

Řízené využití skrápění a adiabatického chlazení
Vodní sprchování nebo adiabatické předchlazení může výrazně zvýšit dostupný výkon chladiče. Současně však zvyšuje spotřebu vody a při nevhodném použití může urychlit zanášení nebo korozi výměníku. KELVIN proto používá skrápění jako řízený výkonový stupeň. Spray se aktivuje pouze tehdy, pokud jsou splněny definované podmínky, například: ventilátory již pracují na vysoký výkon, výstupní teplota stále překračuje požadovanou hodnotu, okolní teplota je dostatečně vysoká, funkce je povolena pro aktuální roční období, není aktivní blokace nebo porucha systému. Tím se omezuje zbytečná spotřeba vody a sprchování je použito pouze ve chvíli, kdy skutečně přináší potřebný dodatečný chladicí výkon.

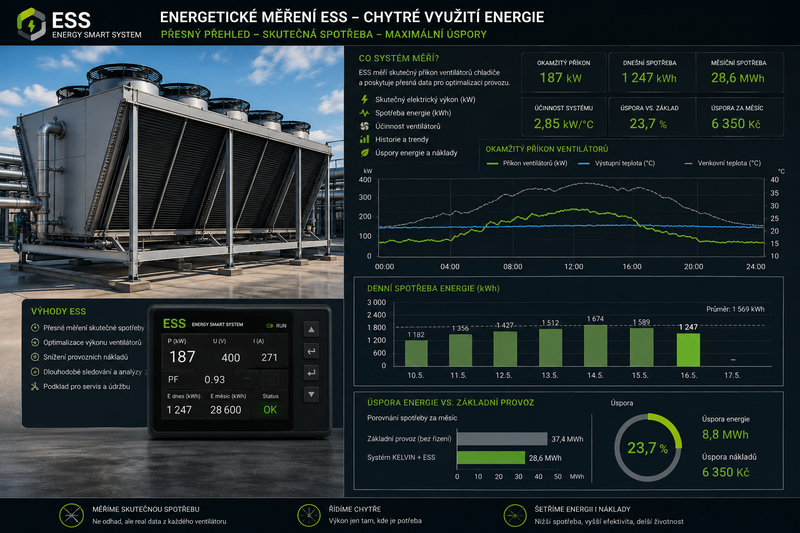

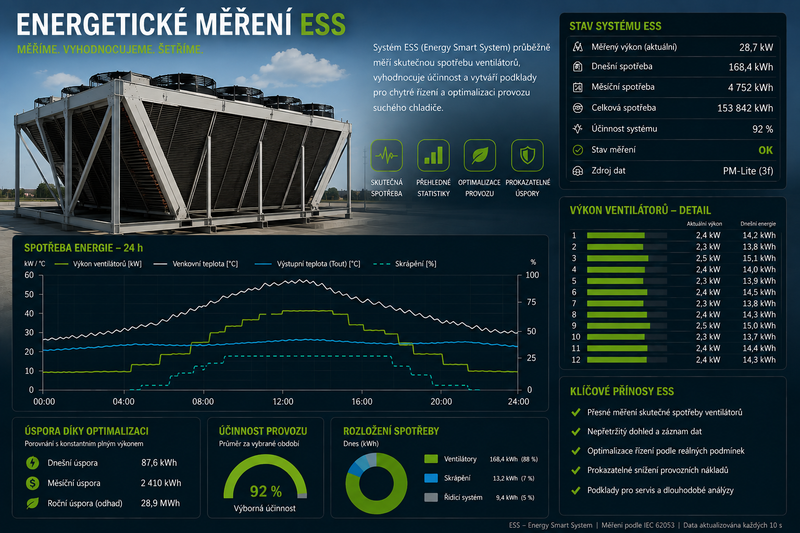

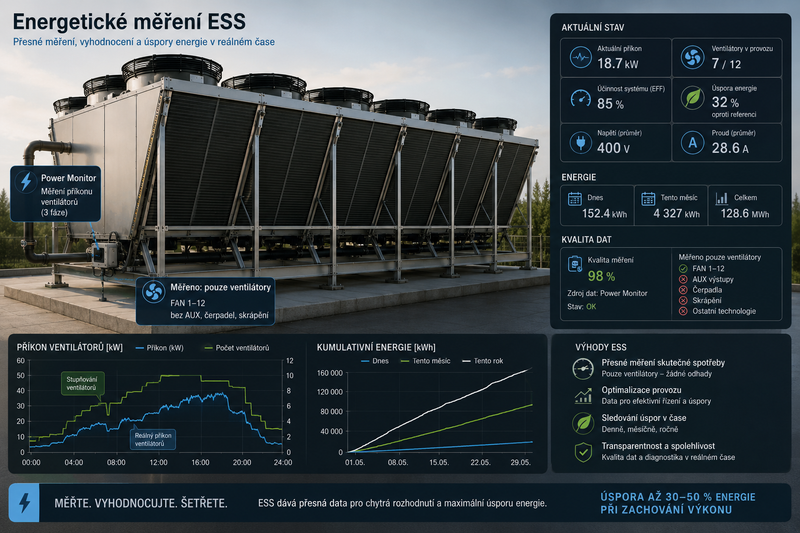

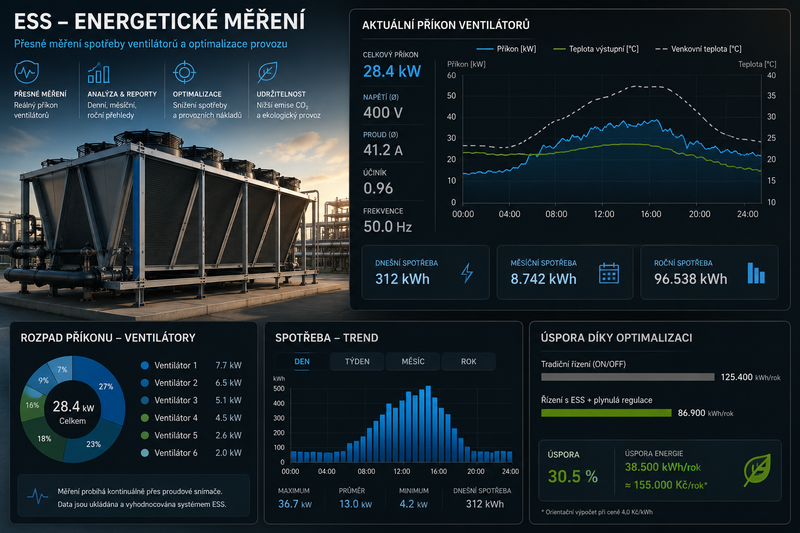

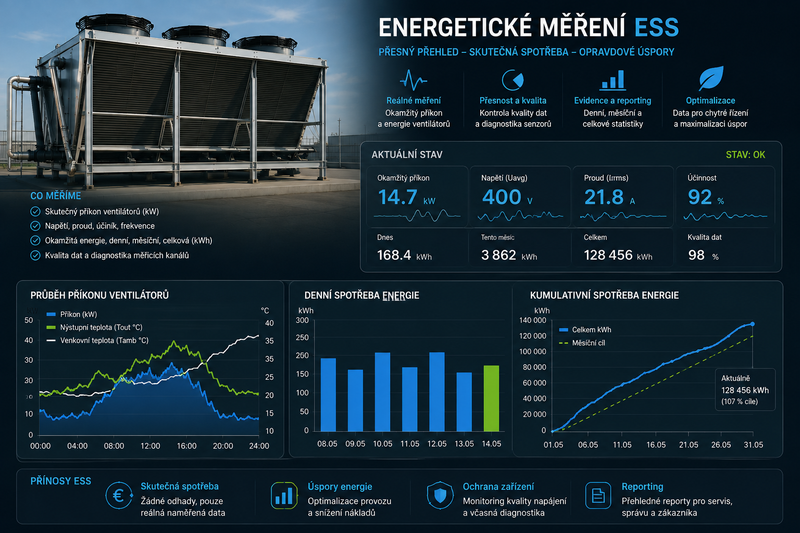

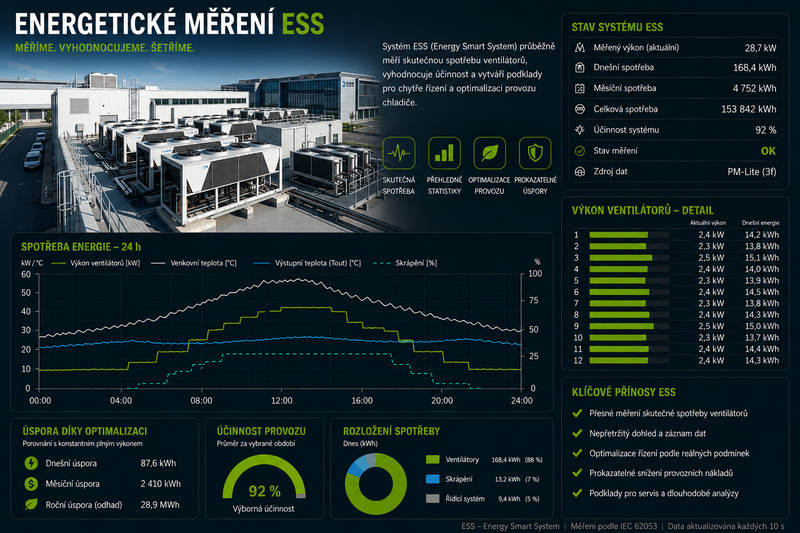

Energetické měření ESS
Pro objektivní optimalizaci nestačí pouze řídit výkon. Je nutné také vědět, jakou elektrickou energii zařízení skutečně spotřebovává. KELVIN může být vybaven systémem energetického měření ESS, který sleduje spotřebu ventilátorů a vyhodnocuje ji v čase. Systém může zobrazovat například: okamžitý elektrický příkon ventilátorů, denní spotřebu energie, měsíční spotřebu, celkovou kumulovanou spotřebu, počet aktivních ventilátorů, skutečně použitou výkonovou konfiguraci, kvalitu a zdroj měřených dat. Energetické údaje jsou přiřazeny ke skutečnému provoznímu stavu chladiče. Obsluha tak nevidí pouze celkovou hodnotu spotřeby, ale také to, při jakém výkonu, teplotách a konfiguraci zařízení vznikla.
Vyhodnocení účinnosti chlazení

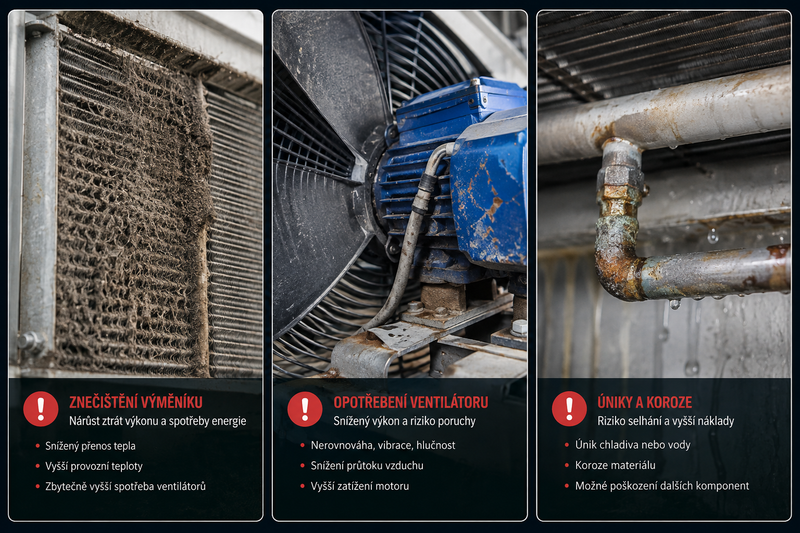

Samotný údaj o spotřebě energie neříká, zda zařízení pracuje efektivně. Důležité je porovnat spotřebovaný elektrický výkon s dosaženým chladicím účinkem. KELVIN může pracovat s údaji o: vstupní teplotě média, výstupní teplotě média, teplotním rozdílu, výkonu ventilátorů, elektrickém příkonu, okolní teplotě, provozním zatížení technologie. Na základě těchto veličin lze sledovat, zda zvýšení výkonu ventilátorů skutečně přináší odpovídající zlepšení chlazení. Pokud ventilátory pracují na vysoký výkon, ale teplotní rozdíl nebo výsledná výstupní teplota se téměř nemění, může to signalizovat například: znečištěnou teplosměnnou plochu, omezený průtok média, zanesený filtr, poruchu ventilátoru, nevhodné proudění vzduchu, překročení reálného výkonu chladiče, chybnou regulaci nebo nevhodné nastavení. Energetická optimalizace tak současně vytváří základ pro provozní diagnostiku.

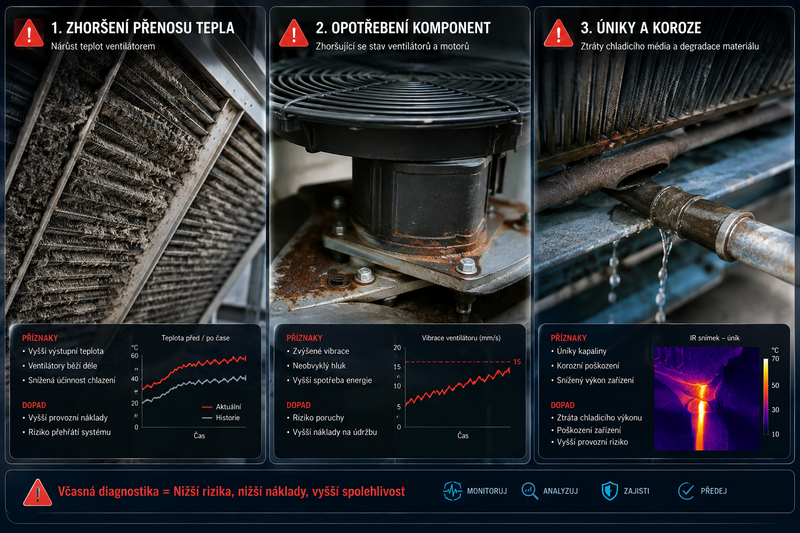

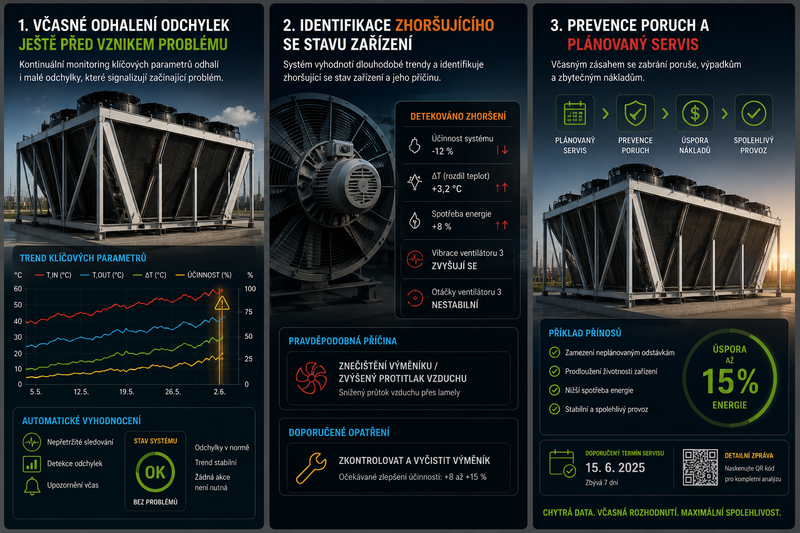

Odhalení zhoršujícího se stavu zařízení
Dobře fungující chladič má při srovnatelných podmínkách podobnou provozní charakteristiku. Pokud se v čase zvyšuje potřebný výkon ventilátorů, ale dosažený chladicí účinek klesá, znamená to, že se stav zařízení pravděpodobně zhoršuje. Dlouhodobé sledování umožňuje porovnávat: spotřebu při podobné okolní teplotě, výkon ventilátorů při stejném zatížení, dosažený teplotní rozdíl, dobu potřebnou k dosažení požadované teploty, četnost aktivace maximálního výkonu, četnost použití sprchování. KELVIN tak pomáhá odhalit problém dříve, než se projeví úplnou ztrátou chladicího výkonu nebo havarijním přehřátím technologie.

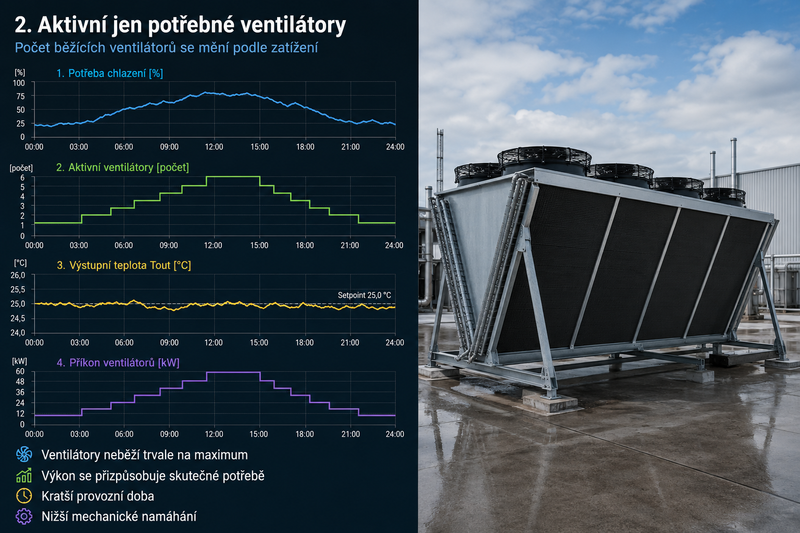

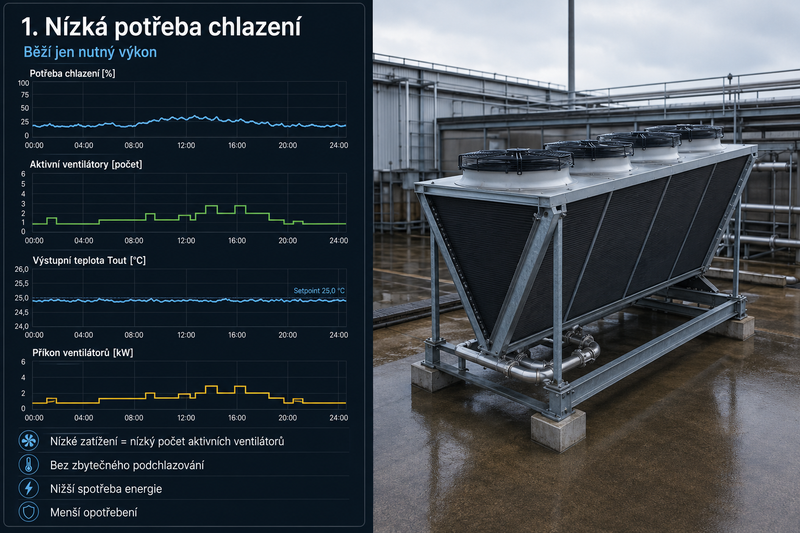

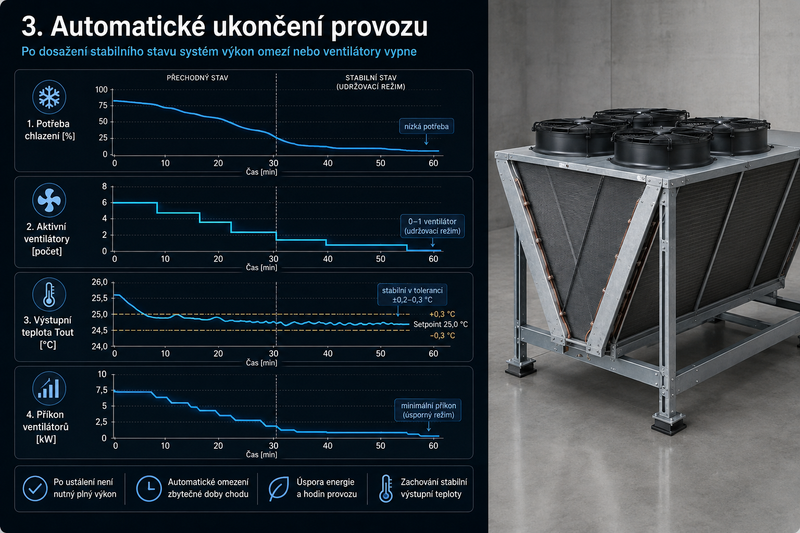

Omezení zbytečného provozu
V mnoha provozech jsou ventilátory ponechány v chodu pouze proto, že není k dispozici dostatečně přesná informace o skutečné potřebě chlazení. KELVIN dokáže výkon automaticky snížit nebo ventilátory odstavit, pokud jsou provozní podmínky bezpečné a požadovaná teplota je stabilně dosažena. Systém přitom používá: teplotní hysterezi, minimální dobu chodu, minimální dobu odstavení, časové zpoždění změn výkonu, ochranu proti častému spínání, kontrolu trendu vývoje teploty. Ventilátory se tedy nevypínají pouze při krátkodobém poklesu teploty. Systém nejprve ověří, zda je snížení výkonu skutečně bezpečné.

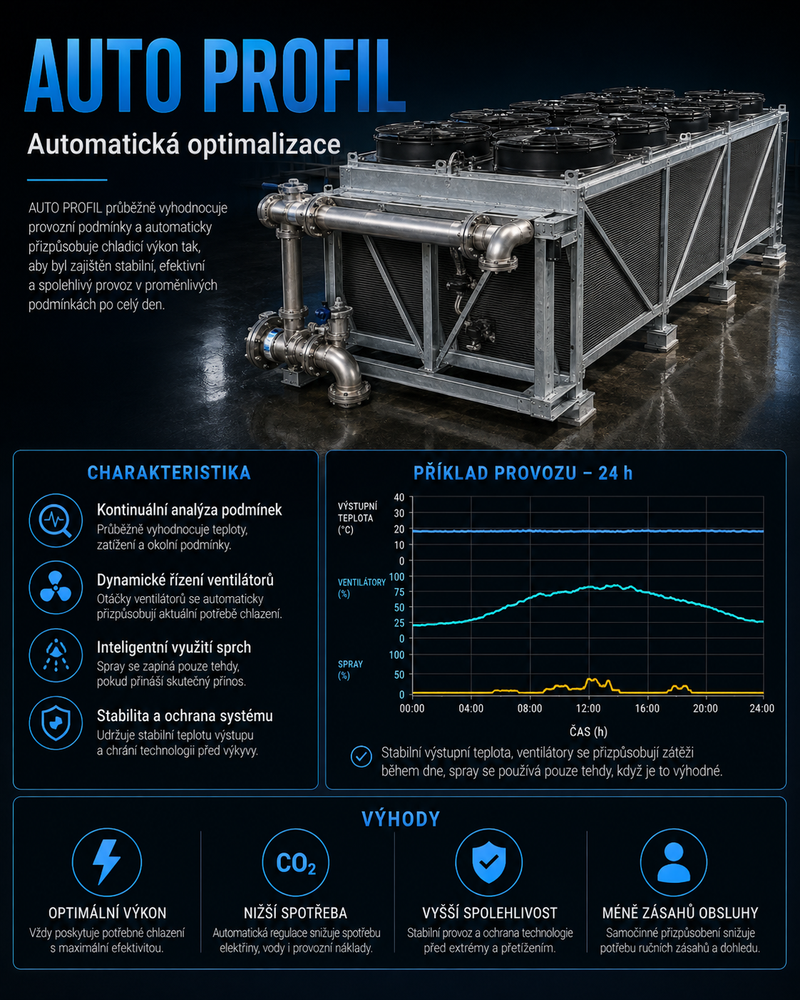

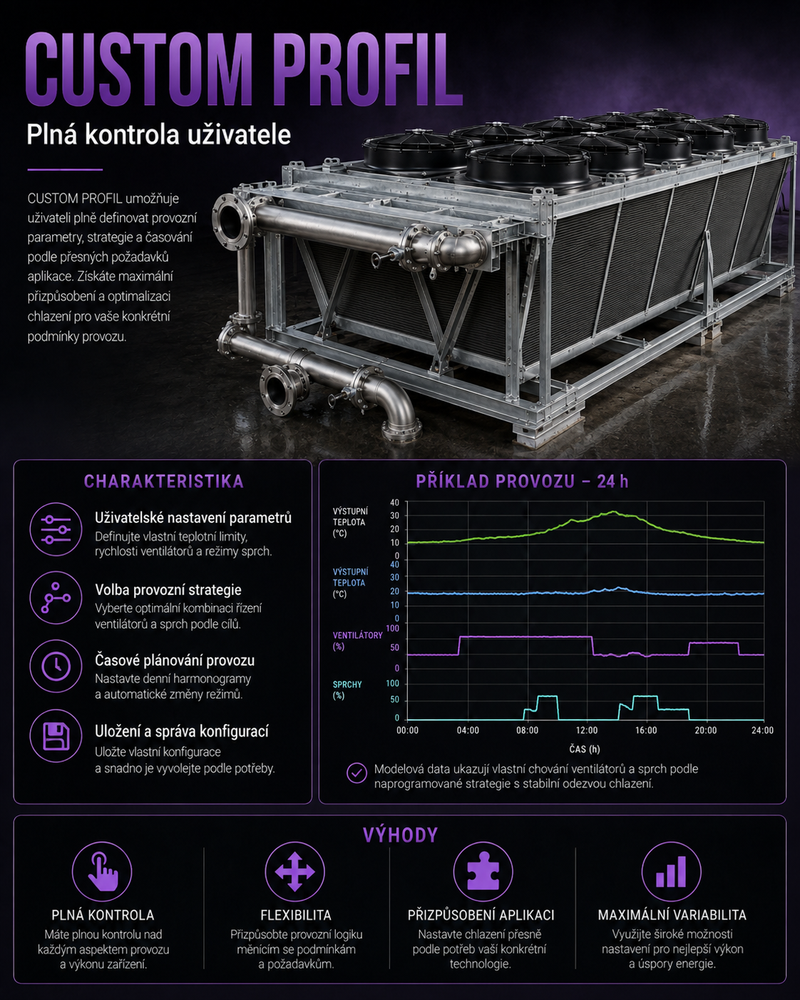

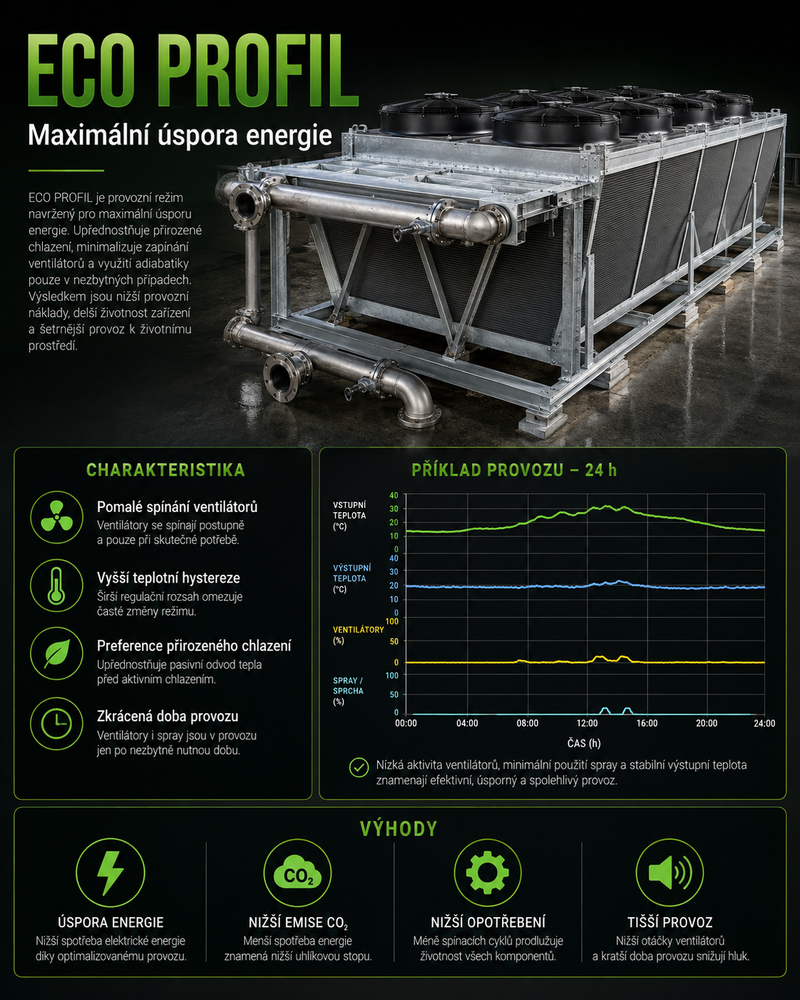

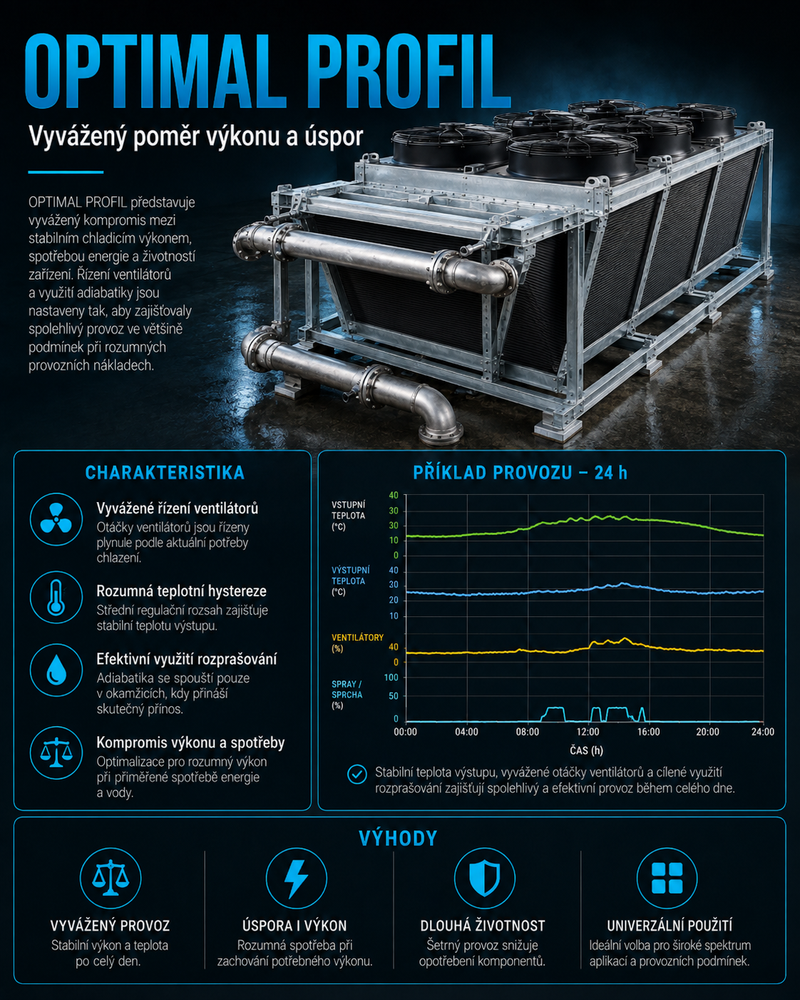

Provozní profily

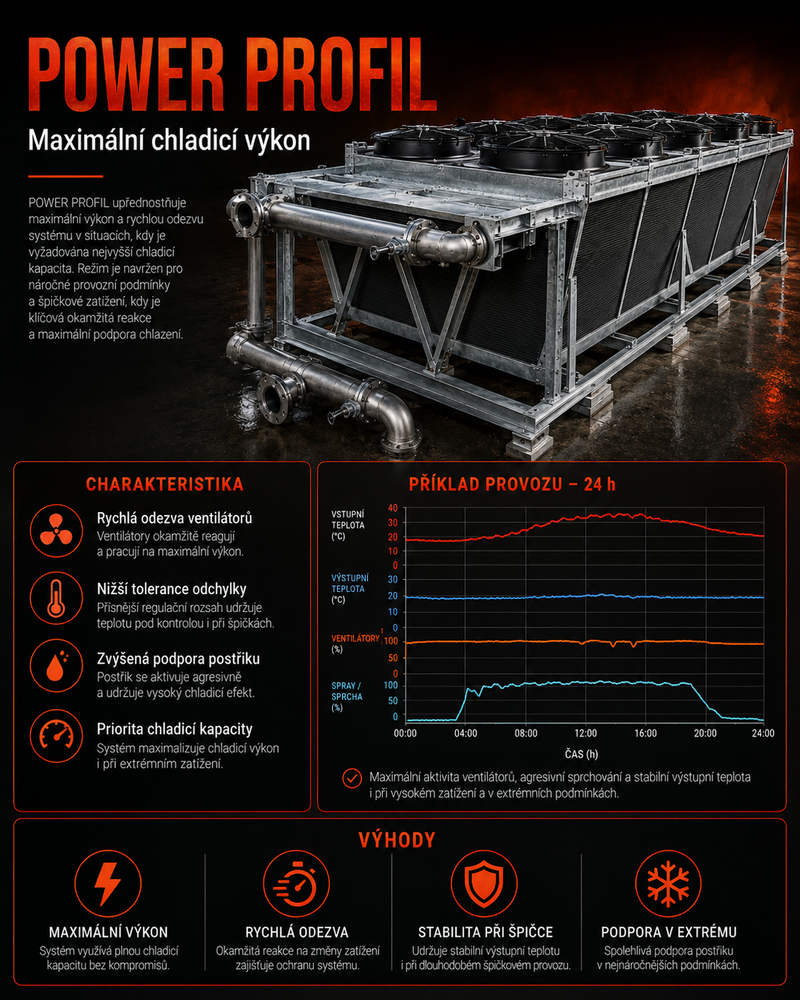

KELVIN může pracovat s více provozními profily, například: ECO Upřednostňuje nízkou spotřebu energie, plynulý chod a omezení zbytečných výkonových špiček. AUTO Automaticky vyvažuje požadovanou teplotu, dostupný výkon a provozní bezpečnost. POWER Upřednostňuje maximální dostupný chladicí výkon při vysokém zatížení nebo extrémních okolních podmínkách. CUSTOM Umožňuje nastavit individuální regulační parametry podle konkrétní technologie. Profily nemění bezpečnostní limity systému. Ochranné funkce a havarijní priority zůstávají aktivní bez ohledu na zvolený provozní režim.

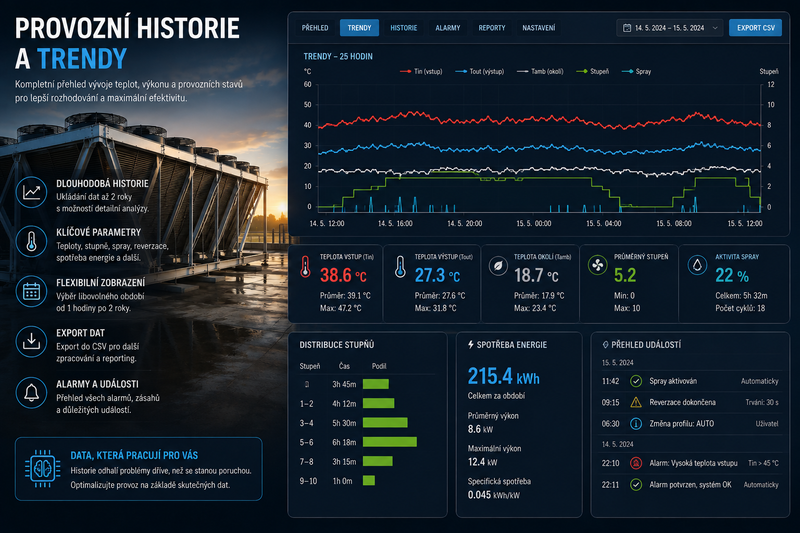

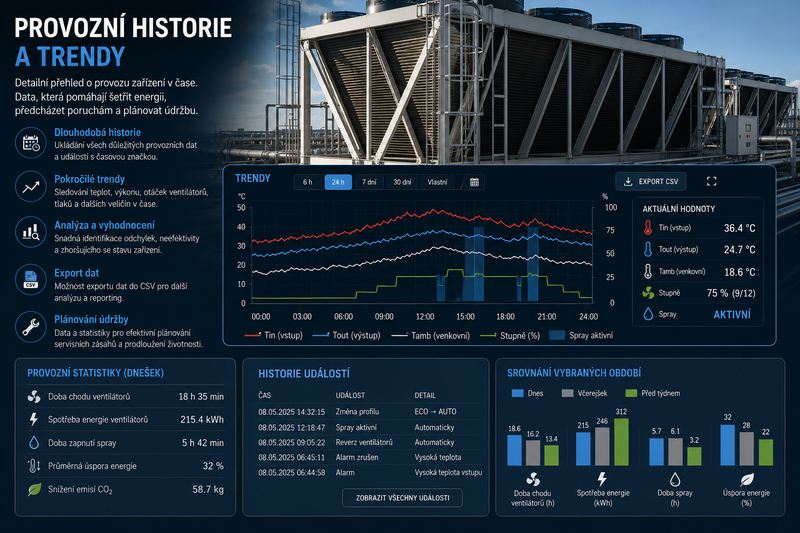

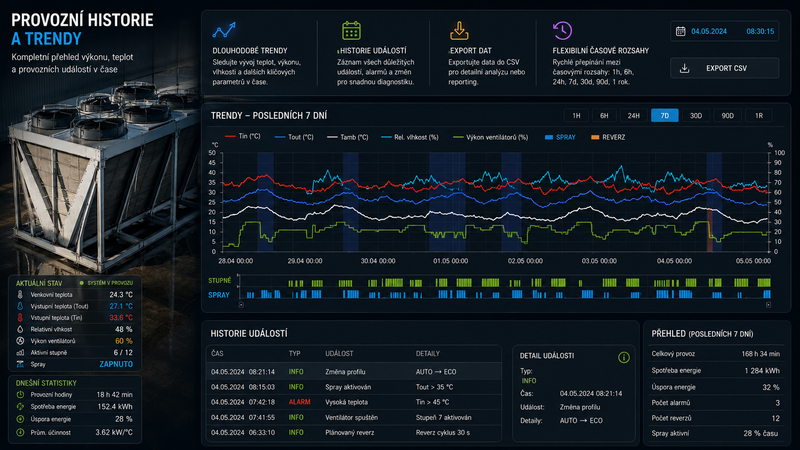

Provozní historie a trendy
Optimalizace není jednorázové nastavení. Skutečné chování technologie se mění podle ročního období, zatížení, stavu zařízení a provozních podmínek. KELVIN proto zaznamenává důležité provozní údaje a umožňuje jejich zpětné vyhodnocení. Sledovat lze například: vstupní a výstupní teplotu, okolní teplotu, cílovou teplotu, požadovaný výkon, skutečný výkon ventilátorů, počet aktivních ventilátorů, aktivaci sprchování, provozní alarmy, energetickou spotřebu, změny provozních profilů. Trendová data umožňují přesněji nastavit regulaci a ověřit, zda provedené změny skutečně vedly ke snížení spotřeby nebo ke stabilnějšímu provozu.
Optimalizace bez omezení provozní bezpečnosti
Úspora energie nesmí být dosažena na úkor ochrany technologie. KELVIN vždy respektuje bezpečnostní priority. Pokud teplota překročí definovanou mez, dojde ke ztrátě komunikace, poruše snímače nebo jiné kritické situaci, systém přestane upřednostňovat úsporný provoz a přejde do bezpečnostního režimu. Podle konfigurace může: zvýšit výkon ventilátorů, aktivovat záložní chladicí stupeň, spustit sprchování, vyhlásit alarm, požadovat odlehčení technologie, odstavit chráněné zařízení, přejít do fail-safe režimu. Energetická optimalizace je tedy vždy podřízena bezpečnému provozu.

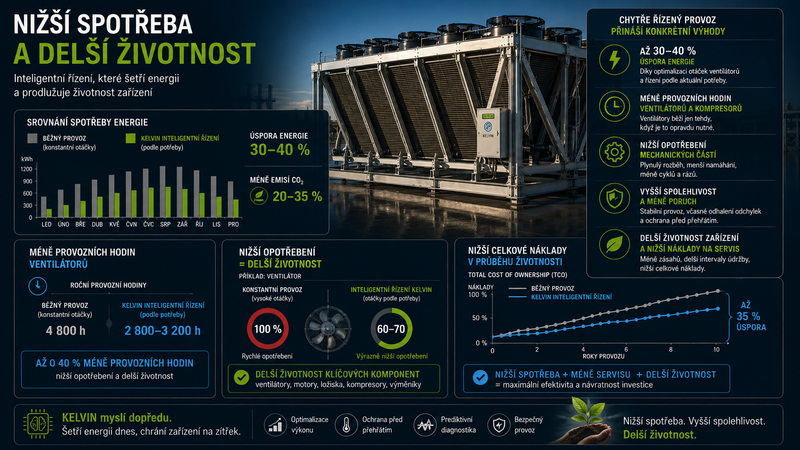

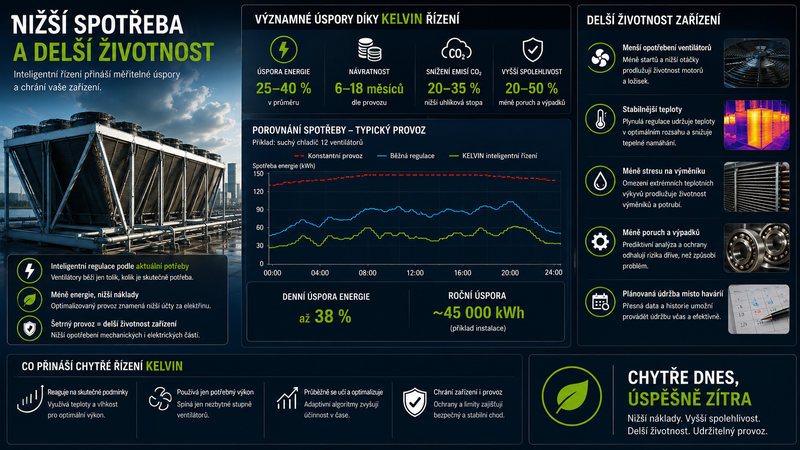

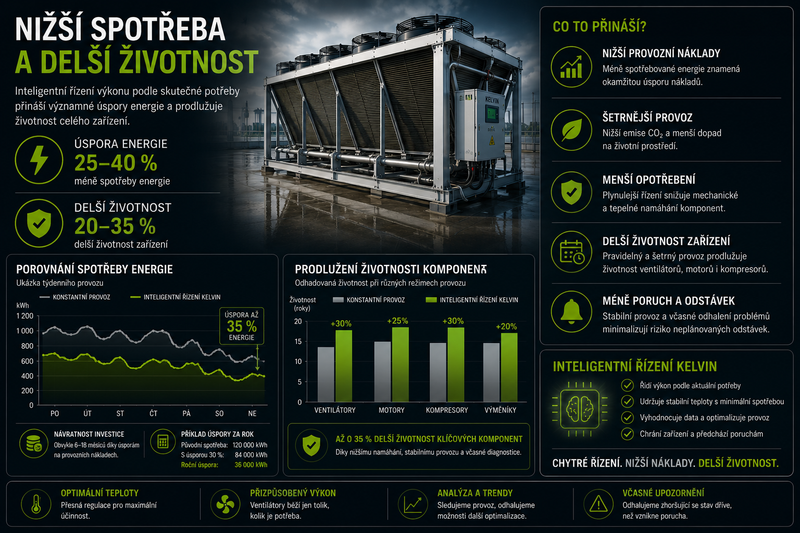

Nižší spotřeba a delší životnost
Úspora nevzniká pouze snížením okamžitého elektrického příkonu. Řízený provoz zároveň omezuje: počet sepnutí stykačů, počet prudkých rozběhů, dobu provozu na maximální výkon, přehřívání motorů, mechanické namáhání ventilátorů, zbytečný provoz čerpadel a pomocných systémů, nadměrné používání vody pro sprchování. Výsledkem může být nižší spotřeba elektrické energie, menší opotřebení zařízení a delší interval mezi servisními zásahy.
Co KELVIN optimalizuje
KELVIN může podle konkrétní konfigurace optimalizovat: výkon jednotlivých ventilátorů, počet aktivních ventilátorů, výkonové stupně, analogové řízení 0–10 V, náběhové a doběhové rampy, cílovou výstupní teplotu, aktivaci sprchování, provoz čerpadel, časování pomocných funkcí, rozložení provozních hodin, energetickou spotřebu, provozní účinnost celé chladicí soustavy.
Výsledek
Systém KELVIN neřídí chladič pouze podle pevně nastavených bodů. Průběžně sleduje skutečné chování technologie a přizpůsobuje výkon aktuální potřebě chlazení. Díky tomu pomáhá: snižovat spotřebu elektrické energie, stabilizovat výstupní teplotu, omezit provoz na maximální výkon, využívat sprchování pouze v případě potřeby, prodloužit životnost ventilátorů a výkonových prvků, odhalit zhoršující se stav zařízení, získat přehled o skutečných provozních nákladech, vytvářet podklady pro další optimalizaci. Autonomie zajišťuje, že systém dokáže pracovat samostatně. Optimalizace zajišťuje, že pracuje pouze s takovým výkonem, který technologie skutečně potřebuje.
