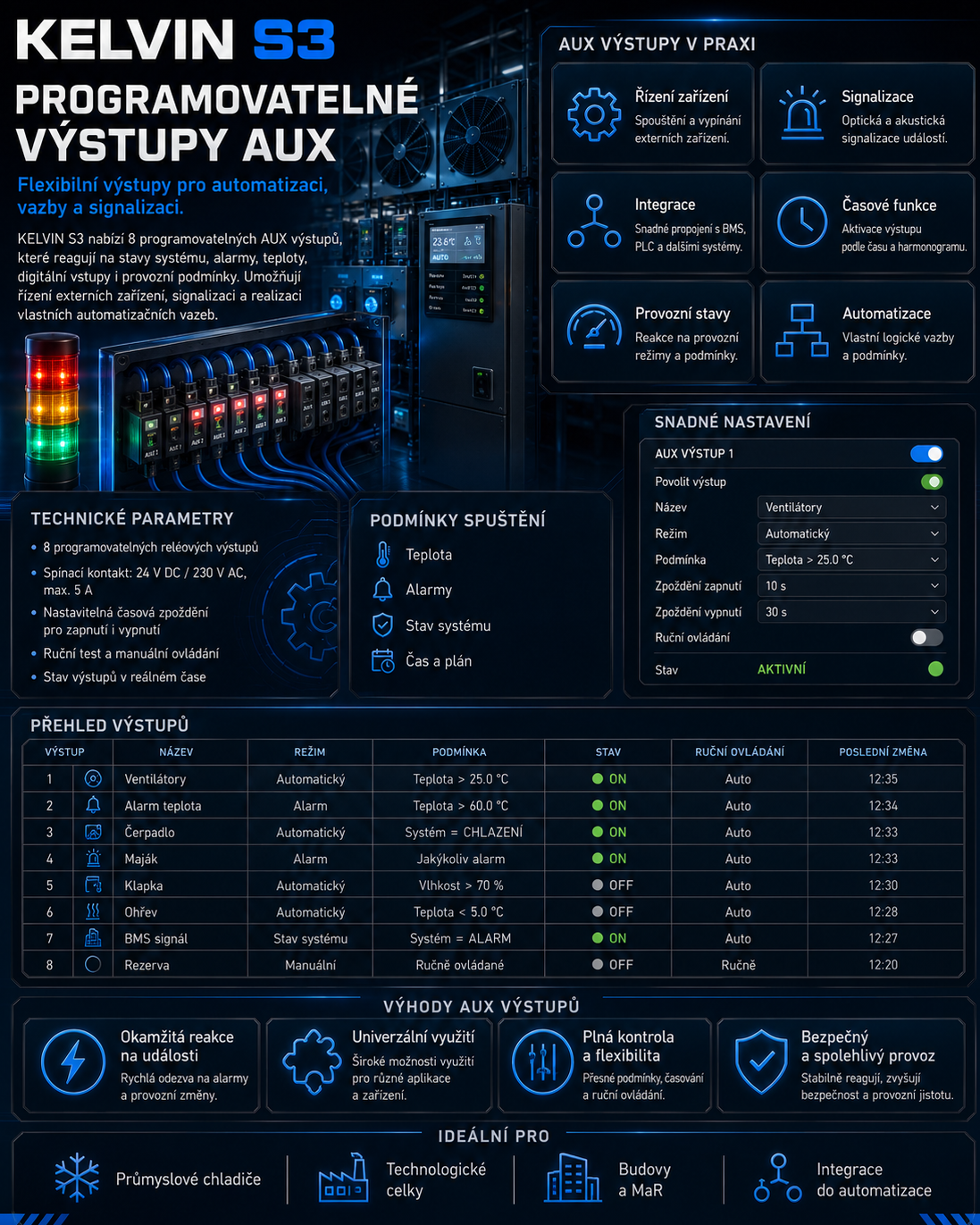

Programovatelné výstupy

Systém KELVIN nabízí až 8 nezávislých programovatelných AUX výstupů pro řízení externích zařízení, signalizace a doplňkových technologií.Každému výstupu lze nastavit vlastní spínací podmínky, logiku a způsob reakce. Výstupy tak mohou automaticky ovládat například čerpadla, ventily, klapky, ventilaci, osvětlení, alarmy nebo další technologická zařízení.

Individuální podmínky

Každý AUX výstup může reagovat na vybrané provozní hodnoty a stavy systému, například:

• teploty Tin, Tout a Tamb,
• aktuální účinnost chlazení,
• výkonový stupeň ventilátorů,
• stav kompresoru nebo čerpadla,
• aktivní rozprašování,
• stav reverzního chodu,
• poruchové a bezpečnostní signály,
• časové okno nebo sezónní režim.

Kombinovatelná logika

Pro každý výstup lze definovat dvě nezávislé podmínky A a B a následně určit způsob jejich vyhodnocení:A – výstup reaguje pouze na první podmínku.B – výstup reaguje pouze na druhou podmínku.A AND B – výstup se aktivuje pouze při současném splnění obou podmínek.A OR B – výstup se aktivuje při splnění alespoň jedné podmínky.Díky tomu lze vytvářet jednoduchá i pokročilá provozní pravidla bez nutnosti přidávat další řídicí jednotku.

Volitelná reakce výstupu

Každému AUX výstupu lze nastavit způsob reakce:Přímá reakceVýstup se aktivuje při splnění nastavené podmínky.Invertovaná reakceVýstup je standardně aktivní a při splnění podmínky se vypne.Impulsní reakcePo splnění podmínky výstup sepne pouze na definovanou dobu.

Časová a sezónní pravidla

Výstupy mohou být omezeny časovým plánem nebo provozní sezónou. Zařízení tak může reagovat rozdílně podle denní doby, pracovního režimu nebo ročního období.Například osvětlení může být povoleno pouze v nočním režimu, rozprašování pouze během letní sezóny a pomocné čerpadlo pouze ve zvoleném provozním okně.

Příklady využití

AUX1 – rozprašováníAktivace při vysoké okolní teplotě a současně nízké účinnosti chlazení.AUX2 – pomocná ventilaceSepnutí při dosažení vyššího výkonového stupně systému.AUX3 – poruchová signalizaceAktivace při chodu kompresoru a současném výpadku požadovaného provozního signálu.AUX4 – pomocné čerpadloSpuštění podle teploty, stavu technologie nebo časového programu.AUX5 – výstražný majákSignalizace kritické teploty, poruchy čidla nebo bezpečnostního zásahu.AUX6 – odvětrání rozvaděčeAktivace podle vnitřní nebo okolní teploty.AUX7 – externí alarmPředání provozního nebo poruchového stavu do nadřazeného systému.AUX8 – reverzní signalizaceSignalizace aktivního reverzního režimu nebo blokování externí technologie.

Jeden systém, více možností

Programovatelné AUX výstupy rozšiřují systém KELVIN z regulátoru chlazení na univerzální řídicí platformu. Umožňují propojit chlazení s dalšími částmi technologie a automaticky reagovat na skutečný provozní stav zařízení.Bez dalších PLC, bez složitých úprav a s plnou kontrolou nad chováním každého výstupu.
