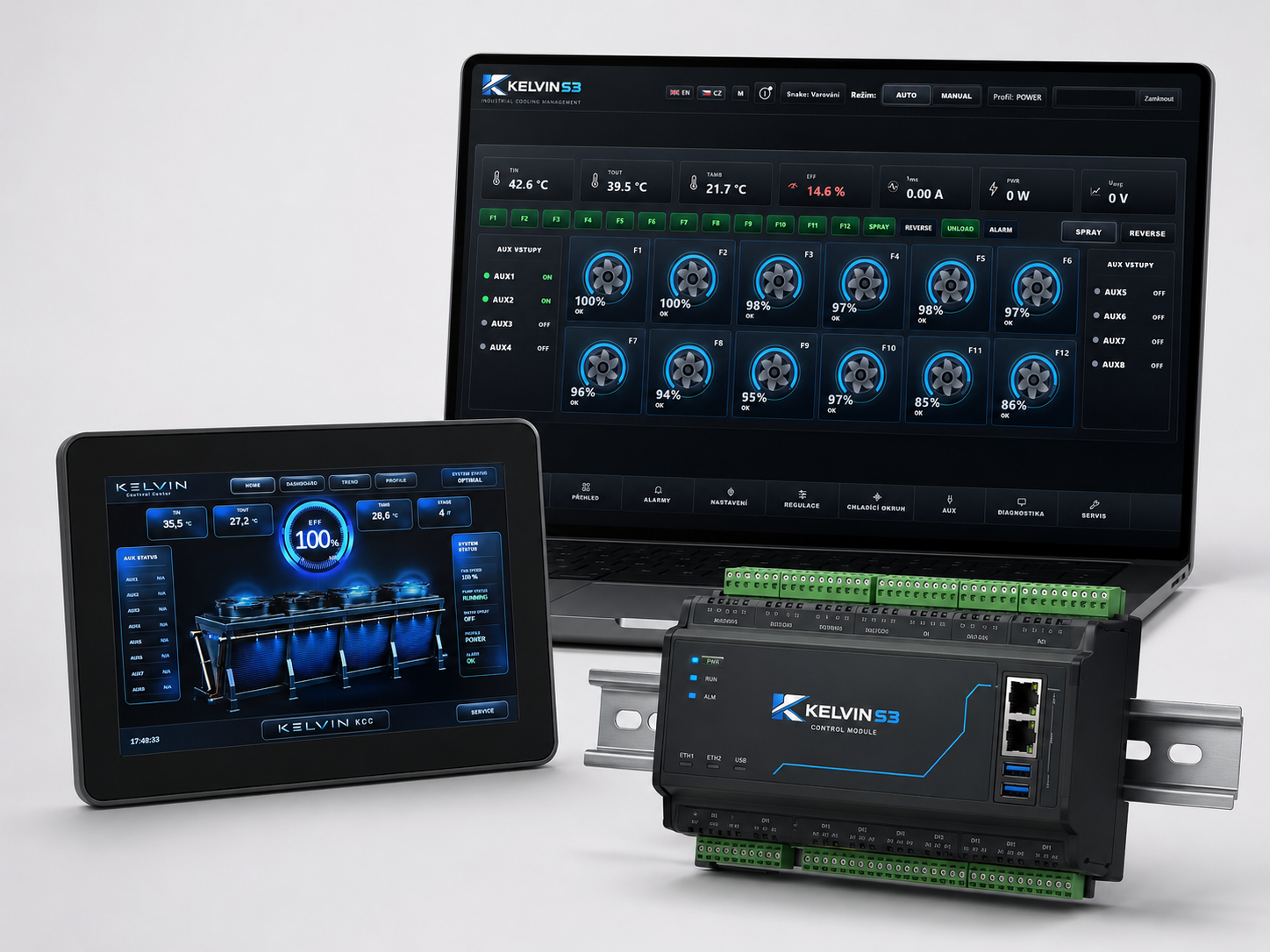

Modulární hardware systému KELVIN
KELVIN není navržen jako jednoúčelový regulátor s pevně danou konfigurací. Jedná se o modulární řídicí systém, jehož hardwarové i softwarové vybavení lze přizpůsobit konkrétnímu chladiči, technologii a požadavkům zákazníka.Základ systému tvoří průmyslová řídicí jednotka, ke které lze podle rozsahu aplikace připojit potřebné vstupy, výstupy, měřicí moduly a komunikační prvky. Díky tomu může KELVIN řídit jednoduchý chladič s několika ventilátory stejně jako rozsáhlejší technologii s více čerpadly, ventily, pomocnými okruhy a samostatně regulovanými ventilátory.
Ovládání podle potřeb provozu
Systém KELVIN může být provozován s několika typy uživatelského rozhraní.Pro lokální ovládání lze použít integrované webové rozhraní dostupné z počítače, tabletu nebo telefonu. Pro obsluhu přímo u technologie může být systém doplněn o samostatný HMI panel.U rozsáhlejších instalací lze KELVIN propojit s rozhraním KCC – KELVIN Control Center, které poskytuje detailní přehled o provozu systému, teplotách, výkonu ventilátorů, stavech vstupů a výstupů, alarmech, trendech a servisních funkcích.Volba rozhraní tedy závisí na konkrétním provozu. Menší aplikace může využívat pouze webové rozhraní, zatímco větší nebo technologicky náročnější instalace může být vybavena samostatným HMI panelem a centrálním dohledovým systémem KCC.
HMI KELVIN Control Center

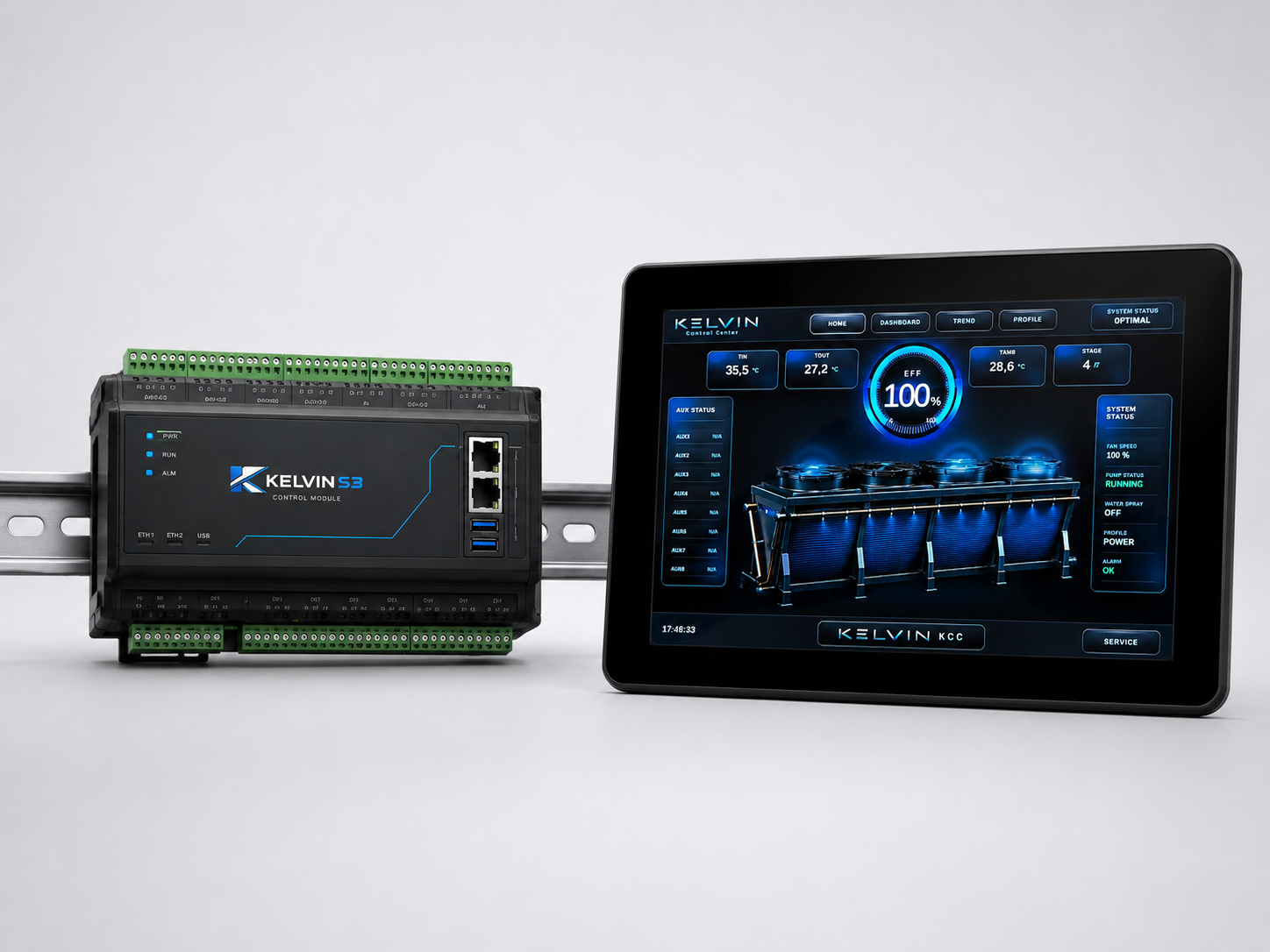

HMI KELVIN Control Center + web UI
Rozšiřitelné měření
KELVIN lze podle požadavků aplikace rozšířit o další měřicí moduly.Systém může pracovat například s:
- teplotními moduly pro odporová čidla nebo jiné typy teplotních snímačů,
- proudovými měřicími moduly,
- napěťovými měřicími moduly,
- převodníky analogových signálů,
- moduly digitálních vstupů a výstupů,
- reléovými a výkonovými výstupními moduly,
- moduly pro řízení ventilátorů signálem 0–10 V,
- průtokovými, tlakovými nebo diferenčními snímači.
Díky tomu nemusí systém sledovat pouze teplotu kapaliny. Podle potřeby může vyhodnocovat také elektrické zatížení ventilátorů, provozní proud motorů, napájecí napětí, tlak v okruhu, průtok chladicí kapaliny nebo další veličiny důležité pro diagnostiku a optimalizaci provozu.
Konfigurace podle konkrétní technologie
Každý provoz má jiné požadavky. Někde je potřeba řídit čtyři ventilátory, jinde dvanáct motorů, několik čerpadel, ventily, systém Spray nebo adiabatické předchlazení.Proto není KELVIN omezen na jednu pevnou vstupně-výstupní mapu. Počet a typ použitých modulů lze přizpůsobit skutečnému rozsahu technologie.Systém může být nakonfigurován například pro:
- stupňové řízení klasických ventilátorů,
- plynulé řízení EC ventilátorů,
- samostatné řízení jednotlivých ventilátorů,
- řízení ventilátorů ve skupinách,
- ovládání čerpadel a ventilů,
- řízení systému Spray,
- kontrolu provozních povolení,
- dohled nad bezpečnostními a havarijními stavy,
- komunikaci s nadřazeným řídicím systémem.
Výsledkem je řešení, které není zbytečně předimenzované, ale zároveň má dostatečnou rezervu pro budoucí rozšíření.
Připraveno na další rozvoj
Modulární koncepce umožňuje systém rozšiřovat také dodatečně. Pokud se v budoucnu změní technologie, zvýší počet ventilátorů nebo vznikne požadavek na další měření, není nutné celý systém nahrazovat.Lze doplnit další snímače, měřicí moduly, výstupy nebo nové komunikační funkce. Stejným způsobem lze rozšířit také vizualizaci, diagnostiku a ukládání provozních dat.KELVIN je tak připraven nejen pro současný stav technologie, ale také pro její další vývoj.
Řešení vytvořené podle zákazníka
Cílem systému KELVIN není nabídnout jednu univerzální krabici pro všechny aplikace. Cílem je vytvořit řídicí řešení, které odpovídá konkrétnímu chladiči, provozním podmínkám a požadavkům zákazníka.Zákazník tak získává systém, který může obsahovat přesně ty funkce a moduly, které skutečně potřebuje — od základního řízení ventilátorů až po komplexní měření, diagnostiku, energetický dohled a centrální vizualizaci.KELVIN je navržen jako otevřená a rozšiřitelná platforma, která se přizpůsobuje technologii, nikoliv technologie jí.
