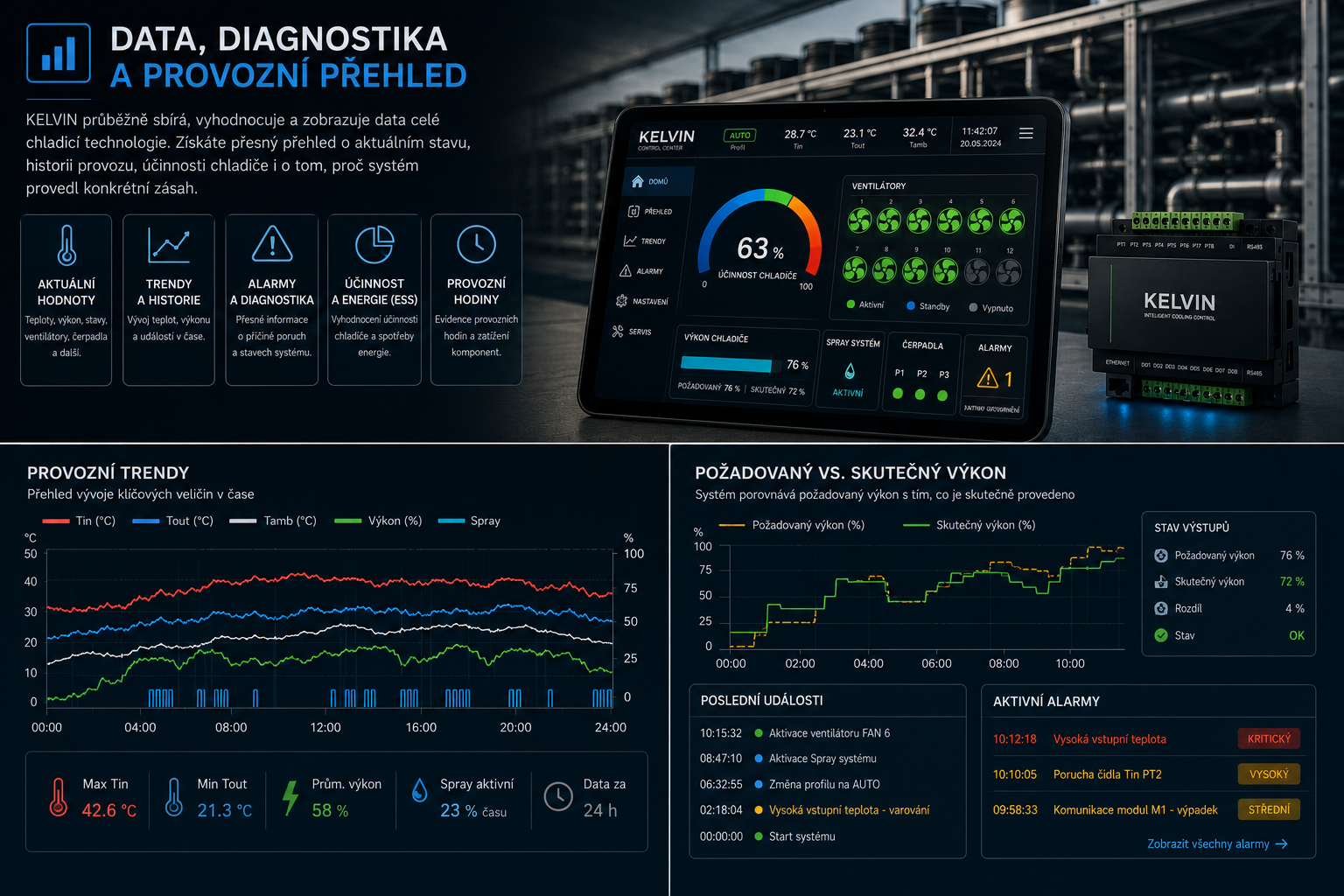

Moderní řízení chlazení není pouze o tom, zda ventilátory běží nebo stojí. Pro správné vyhodnocení provozu je potřeba znát souvislosti — teploty, zatížení, aktivní výkon, chování jednotlivých zařízení, vývoj v čase i důvod, proč systém provedl konkrétní zásah.KELVIN proto průběžně sbírá a vyhodnocuje provozní data celé chladicí technologie. Obsluha, technik i servisní pracovník tak získávají přehled nejen o aktuálním stavu, ale také o dlouhodobém chování systému.Výsledkem je rychlejší diagnostika, jednodušší servis, lepší optimalizace provozu a možnost zpětně doložit, jak chlazení skutečně pracovalo.

Přehled všech důležitých hodnot

KELVIN zobrazuje klíčové provozní údaje v jednom společném prostředí.Podle konfigurace systému mohou být sledovány například:

• vstupní a výstupní teplota kapaliny,
• okolní teplota,
• teplotní rozdíl před a za chladičem,
• okamžitý požadovaný výkon,
• skutečně aplikovaný výkon,
• počet aktivních ventilátorů,
• stav jednotlivých čerpadel,
• aktivní regulační profil,
• provoz systému Spray nebo adiabatického chlazení,
• stav pomocných výstupů,
• aktivní bezpečnostní režimy,
• alarmy a poruchové stavy,
• kvalita komunikace s připojenými moduly.

Obsluha tak nemusí hledat informace na několika různých zařízeních nebo kontrolkách. Základní stav technologie je dostupný na jednom místě.

KCC – přehled přímo u technologie

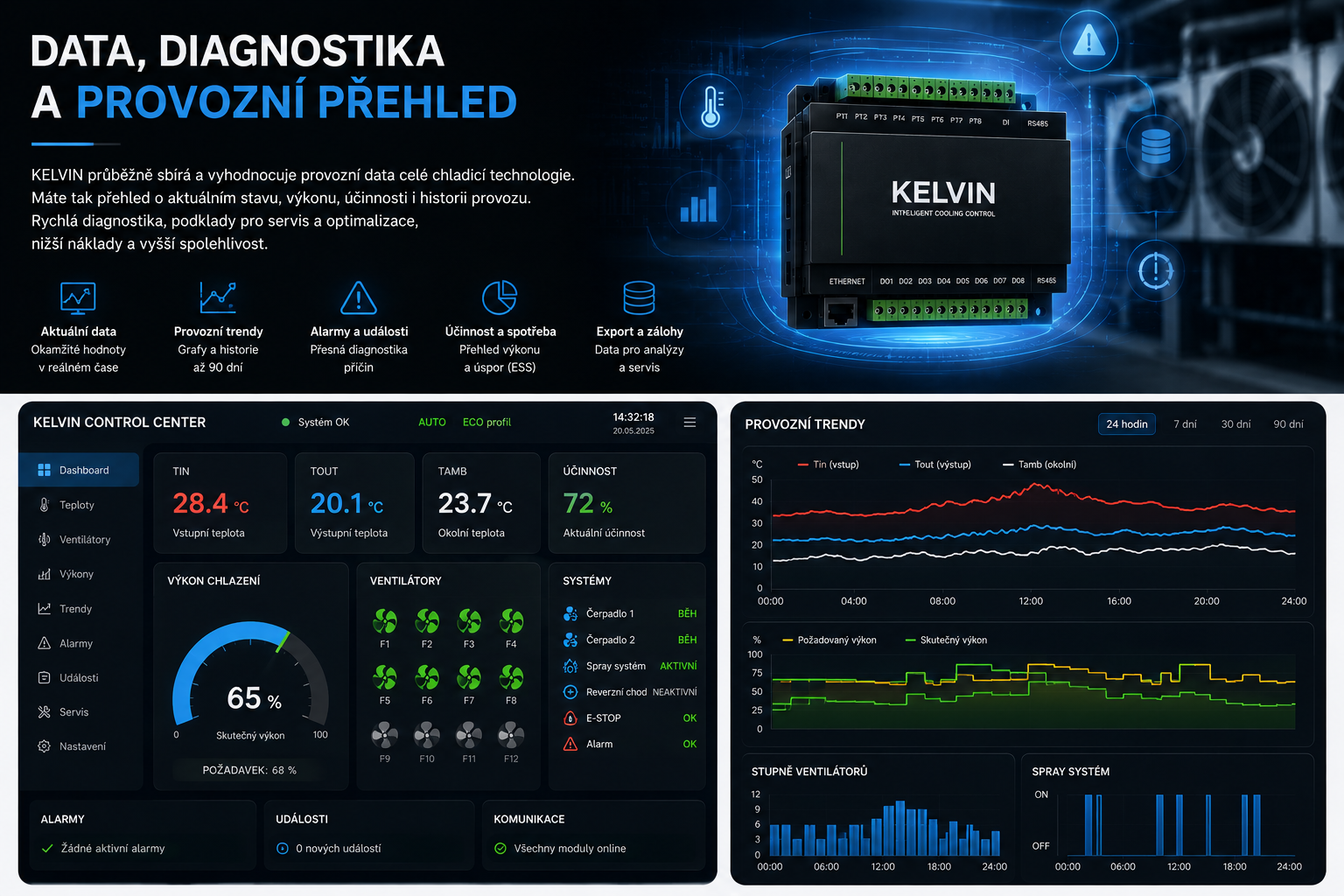

Ve variantě s KELVIN Control Center jsou provozní údaje dostupné na samostatném dotykovém panelu umístěném přímo u chladiče nebo v technologickém rozvaděči.KCC slouží jako hlavní lokální rozhraní pro obsluhu a poskytuje rychlý přehled o aktuálním stavu systému.Na hlavní obrazovce lze zobrazit například:

• aktuální teploty,
• výkon chladiče,
• stav ventilátorů,
• účinnost systému,
• aktivní profil regulace,
• stav systému Spray,
• alarmy,
• pomocné výstupy,
• provozní režim technologie.

Rozhraní je navrženo tak, aby obsluha získala základní informace během několika sekund bez nutnosti otevírat servisní menu nebo studovat technickou dokumentaci.Detailnější obrazovky jsou určeny pro techniky, servis a diagnostiku.

Web UI – přístup z počítače nebo tabletu

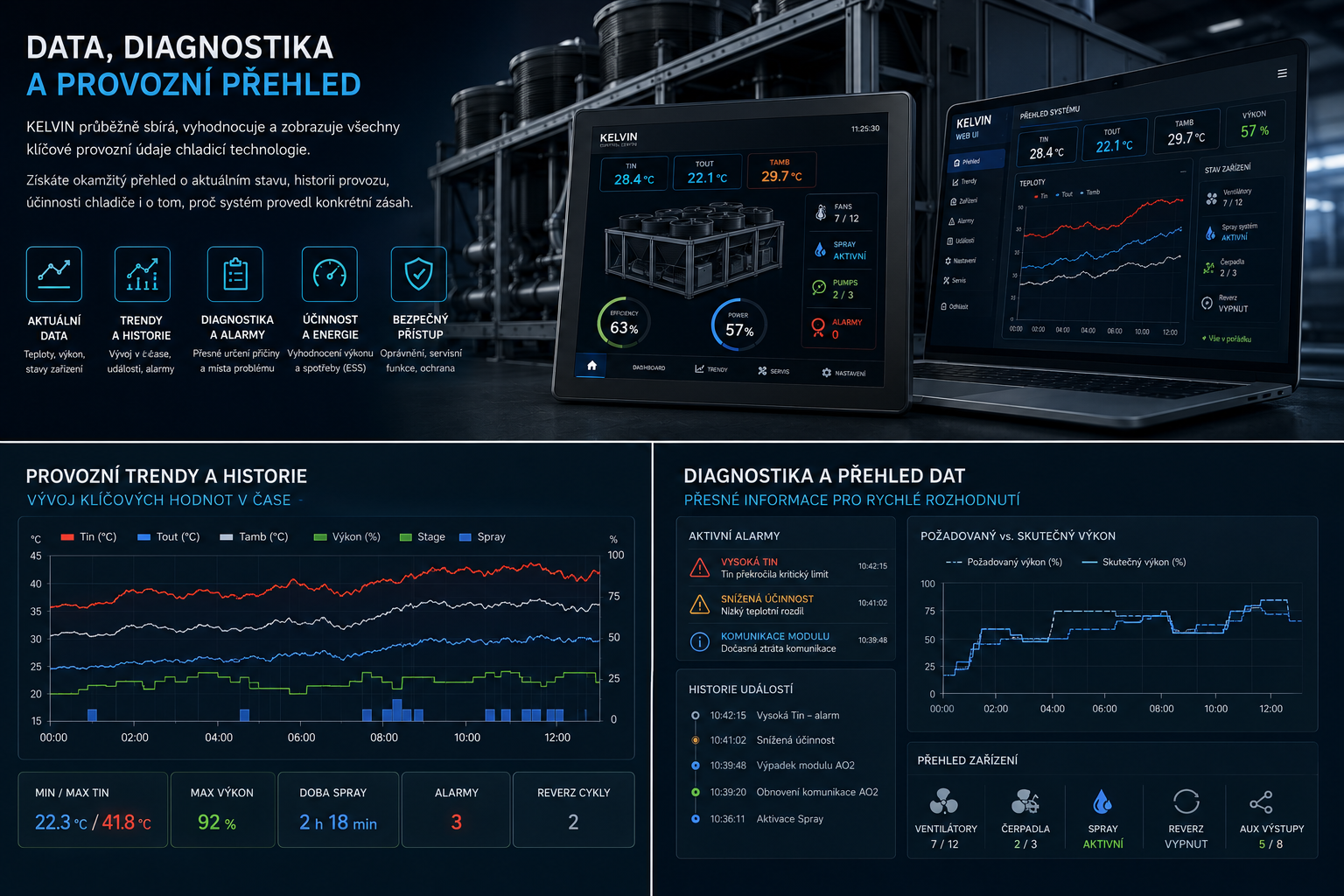

Součástí systému může být integrované webové rozhraní dostupné prostřednictvím běžného internetového prohlížeče v lokální síti.Není nutná instalace speciálního programu. Technik se může k systému připojit z počítače, notebooku, tabletu nebo jiného servisního zařízení.Web UI může poskytovat:

• aktuální provozní hodnoty,
• stav vstupů a výstupů,
• diagnostiku čidel,
• přehled ventilátorů a čerpadel,
• historii alarmů,
• provozní grafy,
• konfiguraci vybraných parametrů,
• servisní funkce,
• kontrolu komunikace s moduly.

Řídicí logika přitom zůstává přímo v modulu KELVIN. Webové rozhraní slouží pouze jako bezpečný způsob zobrazení a autorizovaného ovládání.

Provozní trendy a historie

Jedna aktuální hodnota sama o sobě často nestačí.Teplota může být v daném okamžiku správná, ale z dlouhodobého trendu může být patrné, že chladič postupně ztrácí výkon, ventilátory spínají příliš často nebo se aktivuje pomocné chlazení častěji než dříve.KELVIN proto umožňuje sledovat vývoj provozních veličin v čase.Grafy mohou zobrazovat například:

• vývoj vstupní teploty,
• vývoj výstupní teploty,
• okolní teplotu,
• požadovaný a skutečný výkon,
• počet aktivních ventilátorů,
• aktivaci systému Spray,
• změny provozních profilů,
• vznik a zánik alarmů,
• chování systému při změně zatížení.

Díky tomu lze zpětně vyhodnotit, co poruchovému stavu předcházelo a jak na něj systém reagoval.

Přesnější diagnostika poruch

KELVIN nerozlišuje pouze stav „funguje“ a „porucha“.Jednotlivé alarmy a diagnostické zprávy mohou přesněji určit příčinu problému.Systém může například upozornit na:

• poruchu konkrétního teplotního čidla,
• výpadek komunikace s výstupním modulem,
• neplatnou nebo nereálnou měřenou hodnotu,
• nedostatečný chladicí účinek,
• překročení teplotního limitu,
• aktivní bezpečnostní chlazení,
• zablokovaný reverzní chod,
• neúspěšné potvrzení výstupního povelu,
• neplatnou konfiguraci,
• výpadek některého ventilátoru nebo větve,
• problém s čerpadlem,
• aktivaci nouzového zastavení.

Technik tak získává konkrétní informaci o místě a charakteru závady.To výrazně zkracuje dobu hledání problému a omezuje výměnu komponent bez potvrzené příčiny.

Požadovaný a skutečný stav

Jedním z důležitých principů diagnostiky je rozlišení mezi tím, co systém požaduje, a tím, co bylo skutečně provedeno.KELVIN může sledovat například:

• požadovaný výkon ventilátorů,
• skutečně aplikovaný výkon,
• požadovaný stav výstupu,
• potvrzený stav výstupního modulu,
• odeslanou analogovou hodnotu,
• zpětně přečtenou hodnotu,
• požadovaný a aktivní regulační profil.

Pokud systém vyšle povel, ale připojený modul jeho provedení nepotvrdí, může tuto situaci označit jako neshodu.Díky tomu není stav technologie odvozován pouze z interního příkazu řídicí jednotky, ale podle možností také ze skutečně potvrzeného výstupu.

Vyhodnocování účinnosti chladiče

KELVIN může sledovat vztah mezi aktuálním výkonem chladiče a dosaženým ochlazením kapaliny.Systém tak může vyhodnocovat například:

• rozdíl mezi vstupní a výstupní teplotou,
• změnu teploty po zvýšení výkonu,
• vliv okolní teploty,
• skutečný přínos dalšího ventilátoru,
• účinek systému Spray,
• dlouhodobé zhoršování výkonu chladiče.

Pokud chladič pracuje na vysoký výkon, ale teplotní rozdíl zůstává nízký, může to upozornit na provozní problém.Příčinou může být například:

• znečištěná teplosměnná plocha,
• nedostatečný průtok kapaliny,
• nesprávně pracující ventilátor,
• příliš vysoká okolní teplota,
• nevhodné provozní nastavení,
• porucha čidla,
• hydraulický problém v okruhu.

KELVIN tak neposkytuje pouze informaci o tom, kolik ventilátorů běží, ale také zda jejich provoz přináší očekávaný výsledek.

ESS – přehled o energetickém provozu

Ve vybraných konfiguracích může být systém doplněn o Energy Save System.ESS sleduje využití ventilátorů a vyhodnocuje jejich odhadovanou nebo měřenou spotřebu energie.Podle dostupného hardwaru a konfigurace může systém zobrazovat například:

• okamžitý příkon ventilátorů,
• spotřebu za aktuální den,
• měsíční spotřebu,
• celkovou spotřebu,
• počet aktivních ventilátorů,
• skutečně aplikovaný výkon,
• provozní energetický profil,
• kvalitu a zdroj energetických dat.

Energetická data mohou sloužit pro porovnání jednotlivých provozních režimů, optimalizaci nastavení i dlouhodobé vyhodnocování úspor.KELVIN přitom jasně rozlišuje mezi skutečně měřenou hodnotou a hodnotou vypočítanou z konfigurace zařízení.

Data pro prevenci a údržbu

Dlouhodobá provozní data mohou upozornit na problém dříve, než dojde k úplné poruše.Příkladem může být:

• postupně klesající účinnost chladiče,
• delší doba potřebná k dosažení požadované teploty,
• častější aktivace systému Spray,
• častější provoz na maximální výkon,
• rostoucí počet komunikačních chyb,
• neobvykle vysoký počet sepnutí konkrétního ventilátoru,
• rozdílné provozní zatížení jednotlivých větví,
• časté přechody do bezpečnostního režimu.

Tyto informace mohou pomoci naplánovat čištění, kontrolu ventilátorů, revizi čerpadel nebo servis ještě před vznikem závažné závady.

Provozní hodiny a zatížení komponent

Systém může evidovat provozní dobu jednotlivých zařízení.To umožňuje sledovat například:

• celkové provozní hodiny ventilátorů,
• vytížení jednotlivých větví,
• dobu chodu čerpadel,
• četnost aktivace systému Spray,
• počet reverzních cyklů,
• počet alarmových událostí,
• počet sepnutí konkrétních výstupů.

Na základě těchto údajů lze lépe plánovat preventivní údržbu a rovnoměrně rozdělovat provozní zatížení jednotlivých komponent.

Přehled pro různé úrovně uživatelů

Ne každý uživatel potřebuje stejný rozsah informací.Obsluha zpravidla potřebuje rychle zjistit:

• zda systém pracuje,
• jaká je teplota,
• jaký je výkon,
• zda je aktivní alarm,
• zda je nutný zásah.

Technik naopak potřebuje detailnější informace o:

• stavech vstupů a výstupů,
• komunikaci,
• čidlech,
• výstupních modulech,
• historii událostí,
• regulačních parametrech,
• skutečné odezvě technologie.

KELVIN proto může oddělit běžné provozní zobrazení od chráněných servisních funkcí.Díky tomu zůstává rozhraní pro obsluhu přehledné, zatímco autorizovaný technik má k dispozici potřebnou úroveň diagnostiky.

Přístupová oprávnění

Změny konfigurace a servisní zásahy mohou být chráněny uživatelským oprávněním.Podle nastavení lze oddělit:

• běžný provozní náhled,
• přístup obsluhy,
• změnu provozního profilu,
• servisní ovládání výstupů,
• ruční řízení ventilátorů,
• aktivaci reverzního režimu,
• změnu regulačních parametrů,
• konfiguraci komunikace a hardwaru.

Tím se omezuje riziko nechtěné změny kritického nastavení a zároveň zůstávají potřebné informace dostupné uživatelům, kteří je skutečně potřebují.

Podklady pro optimalizaci provozu

Provozní data nejsou určena pouze pro řešení poruch.Mohou být využita také pro dlouhodobé zlepšování systému.Na základě historie lze vyhodnotit například:

• zda je chladič správně dimenzovaný,
• kdy pracuje nejčastěji na maximální výkon,
• jaký přínos má systém Spray,
• zda je nastavení ECO profilu dostatečné,
• zda nedochází k nadměrnému spínání,
• jak okolní teplota ovlivňuje spotřebu,
• zda má smysl doplnit další ventilátor nebo čerpadlo,
• zda je možné bezpečně snížit průměrný výkon.

KELVIN tak vytváří technický podklad pro rozhodování založené na skutečných provozních datech, nikoliv pouze na odhadu.

Přehled, který pomáhá rozhodovat

Hlavním cílem není zobrazit co největší množství údajů.Cílem je převést provozní data do přehledné podoby, ze které lze rychle poznat:

• v jakém stavu se technologie nachází,
• jaký výkon je aktuálně požadován,
• jak systém reaguje,
• zda je chlazení účinné,
• zda vzniká provozní riziko,
• kde se nachází případná porucha,
• co se dělo před vznikem alarmu.

KELVIN tak propojuje řízení, měření a diagnostiku do jednoho systému, který poskytuje obsluze přehled, technikovi potřebné souvislosti a managementu podklady pro vyhodnocení provozu.
