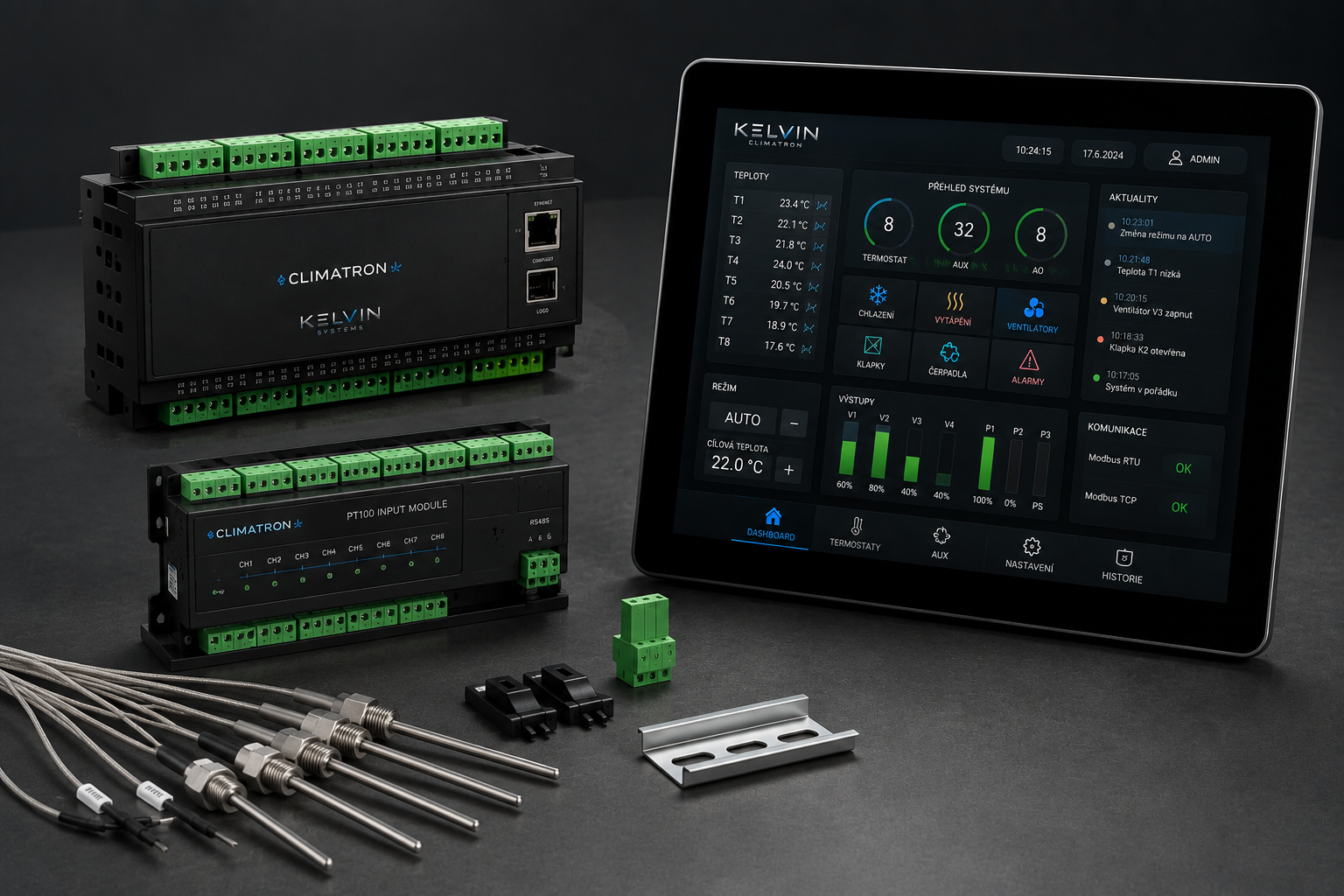

KELVIN Climatron

KELVIN CLIMATRON je konfigurovatelná řídicí platforma pro chlazení, vytápění, ventilaci a další teplotně závislé technologické procesy. Spojuje měření, regulaci, logické funkce, řízení výstupů, časové funkce, diagnostiku a uživatelské rozhraní do jednoho společného systému. CLIMATRON je navržen pro aplikace, kde je potřeba řídit více nezávislých procesů a současně zachovat jejich vzájemné vazby, provozní přehled a bezpečné chování technologie.

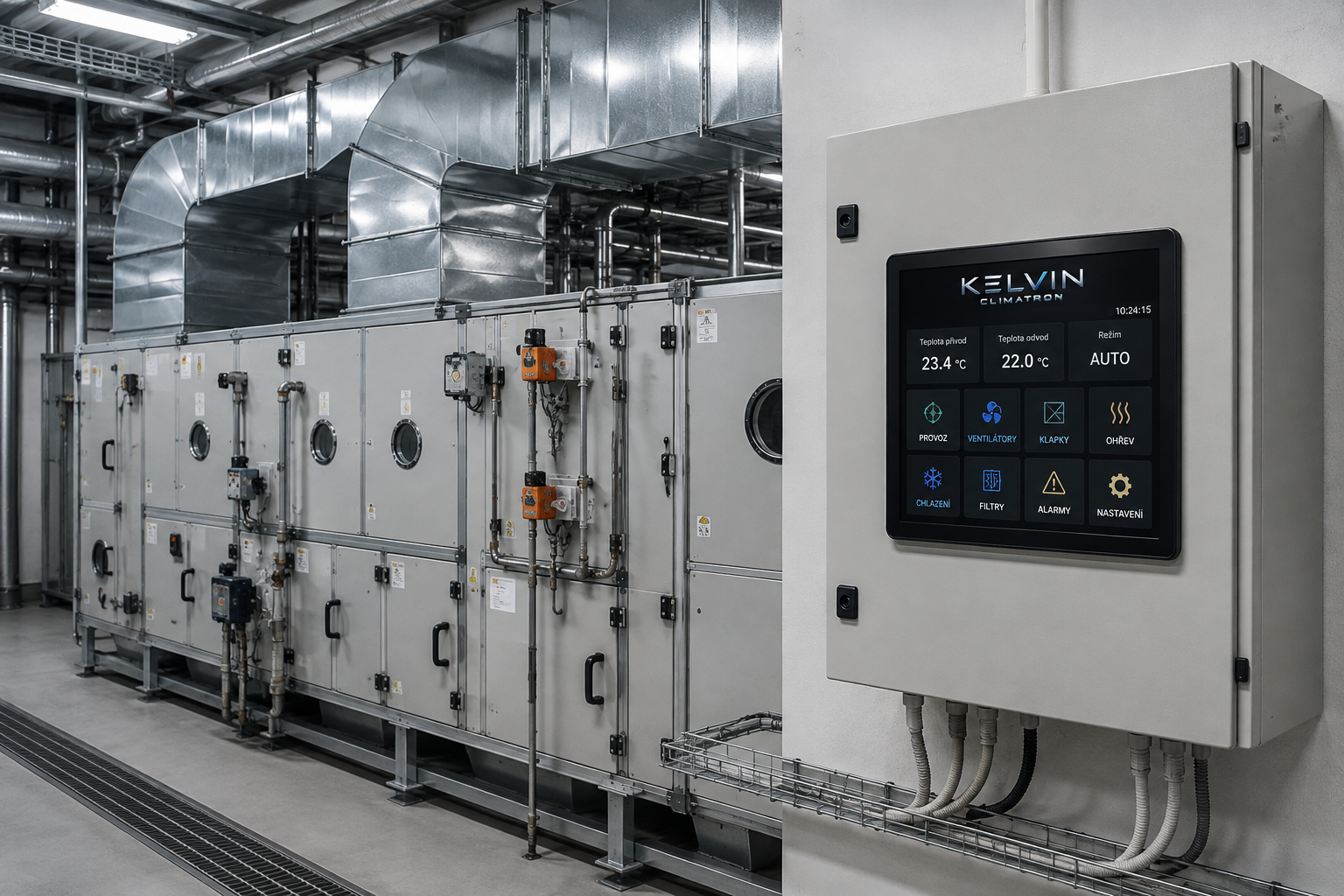

Jedna platforma. Různé technologie

CLIMATRON není navržen pro jediný konkrétní stroj nebo jeden způsob použití. Jeho funkce lze nakonfigurovat podle skutečné technologie a požadavků dané aplikace. Jeden regulační kanál může například řídit chlazení technologické kapaliny, další vytápění prostoru, jiný ventilaci nebo pomocné chlazení zařízení. Každý proces může mít vlastní snímače, nastavení, výstupy a provozní podmínky. Díky společné platformě lze jednotlivé funkce spojit do jednoho systému bez nutnosti používat několik vzájemně nezávislých regulátorů

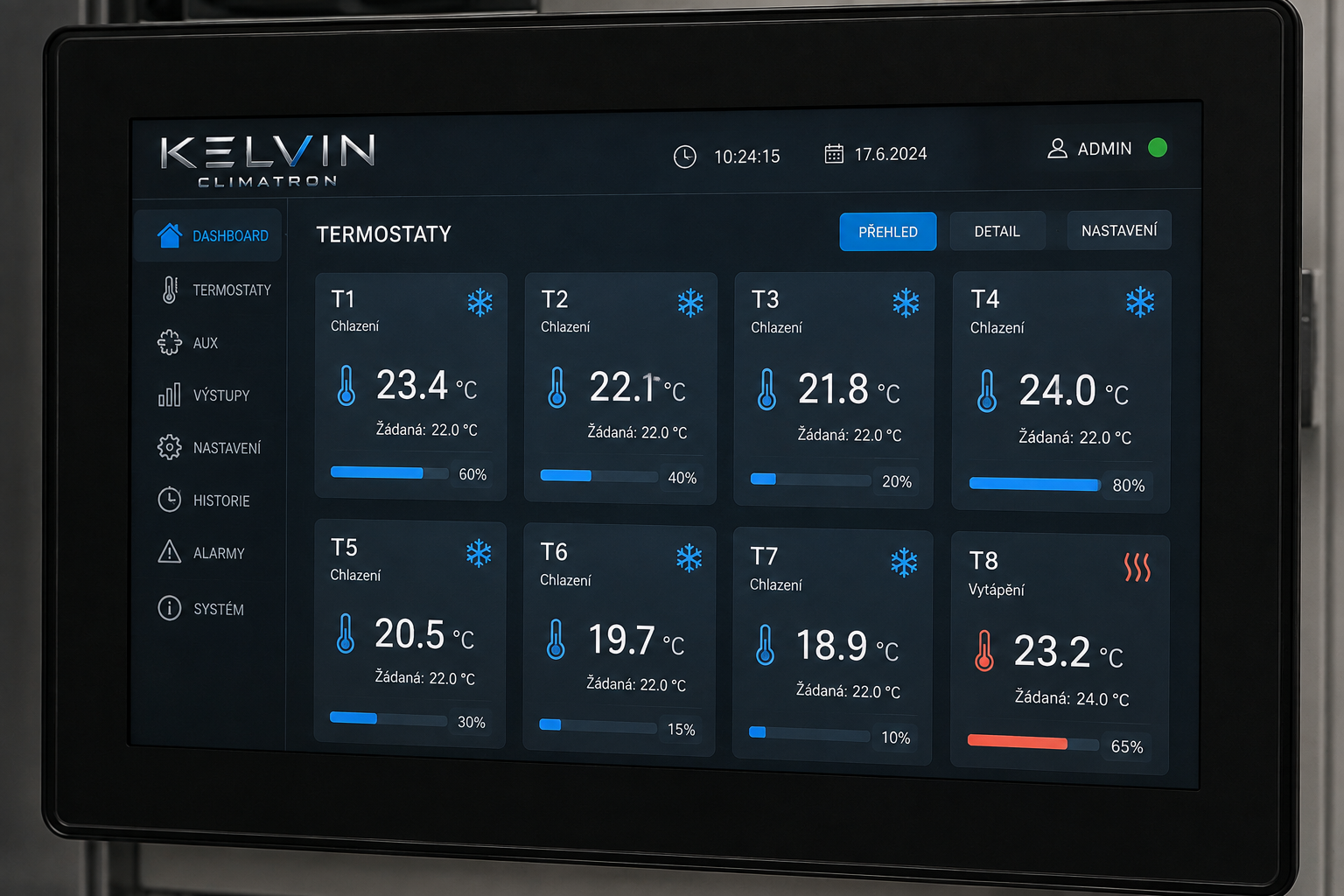

Vícekanálová termoregulace

CLIMATRON podporuje až 8 nezávislých termoregulačních kanálů pro chlazení nebo vytápění. Každý kanál pracuje s vlastní požadovanou teplotou, hysterezí a přiřazeným snímačem. Jednotlivé regulace mohou pracovat samostatně nebo mohou být součástí širší logiky celé technologie. To umožňuje z jednoho controlleru řídit několik teplotních zón nebo technologických okruhů a současně udržet jejich nastavení a diagnostiku na jednom místě. Regulační funkce jsou oddělené od fyzických vstupů a výstupů, takže způsob zapojení lze přizpůsobit konkrétní aplikaci.

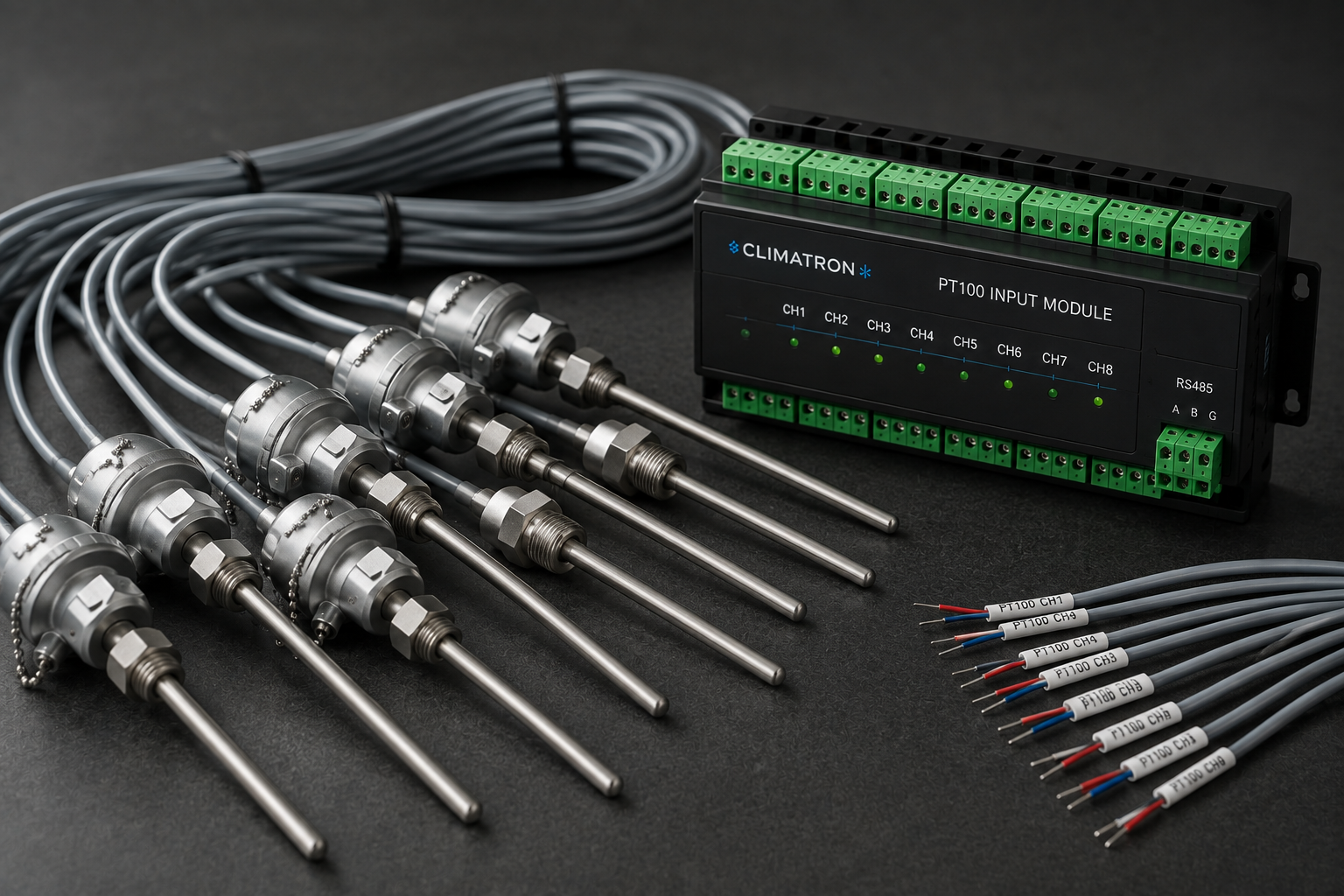

Měření a vstupy

Základem správné regulace jsou spolehlivá provozní data. CLIMATRON může pracovat až s 8 teplotními snímači PT100 a digitálními vstupy pro informace o stavech technologie. Digitální vstupy lze využít například pro: provozní povolení, stav zařízení, poruchové kontakty, koncové spínače, tlakové a průtokové ochrany, externí požadavky na provoz. Naměřené hodnoty a vstupní stavy nejsou určeny pouze pro zobrazení. Mohou přímo vstupovat do regulační a logické části systému a ovlivňovat jeho další chování.

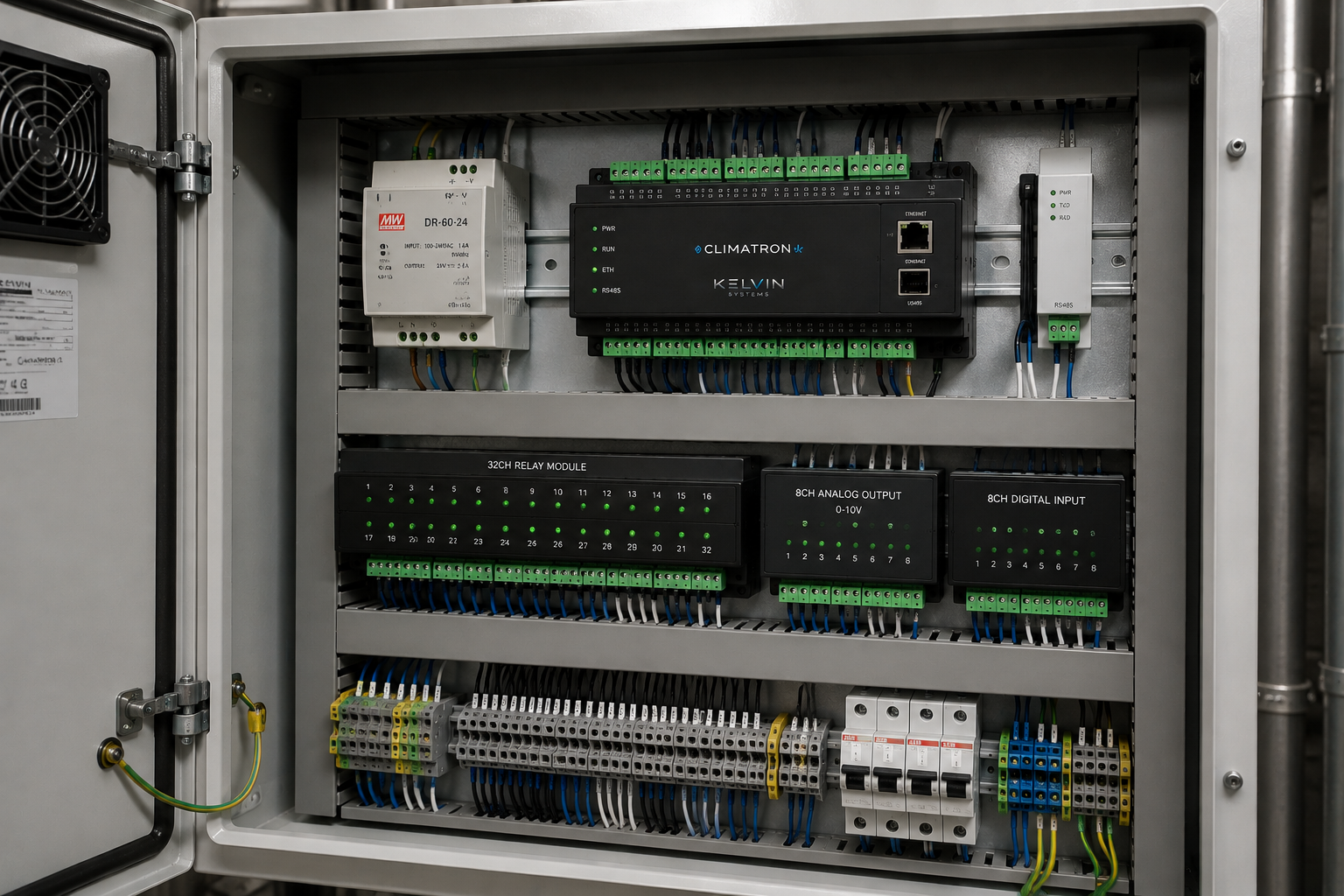

Řízení výstupů a technologie

CLIMATRON umožňuje řídit reléové i podle konfigurace analogové výstupy. Základní řídicí jednotka disponuje vlastními reléovými výstupy a systém lze rozšířit o další výstupní moduly. Celková architektura umožňuje pracovat až s desítkami řízených zařízení. Výstupy lze využít například pro: čerpadla, ventilátory, ventily, klapky, topné okruhy, pomocné chlazení, signalizaci, další technologická zařízení. Pro aplikace vyžadující plynulé řízení je platforma připravena také pro analogové signály, například 0–10 V nebo 4–20 mA, podle použitého rozšiřujícího hardware.

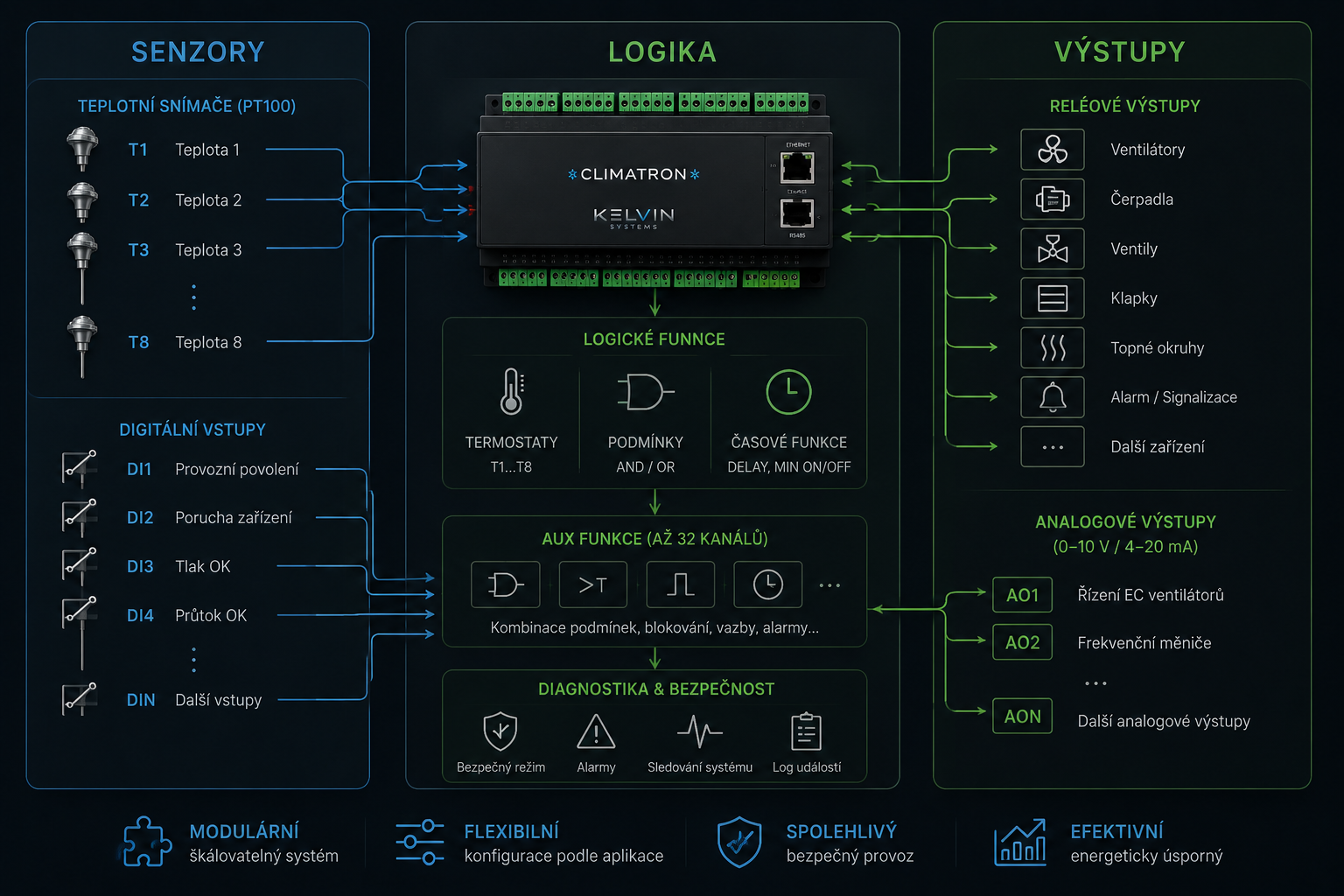

AUX – logika podle technologie

Vedle termoregulačních kanálů nabízí CLIMATRON až 32 pomocných logických funkcí AUX. AUX umožňuje vytvářet provozní vazby podle skutečných podmínek technologie. Každý kanál může vyhodnocovat až tři podmínky a kombinovat je pomocí logiky AND / OR. Podmínkou může být například: stav termostatu, digitální vstup, konkrétní teplota, systémový stav. Díky tomu lze vytvářet například povolovací podmínky, blokování zařízení, návazné spínání, pomocné chlazení, alarmové vazby nebo další automatizační funkce. CLIMATRON tak nespojuje pouze několik termostatů – vytváří mezi jednotlivými částmi technologie společnou logiku.

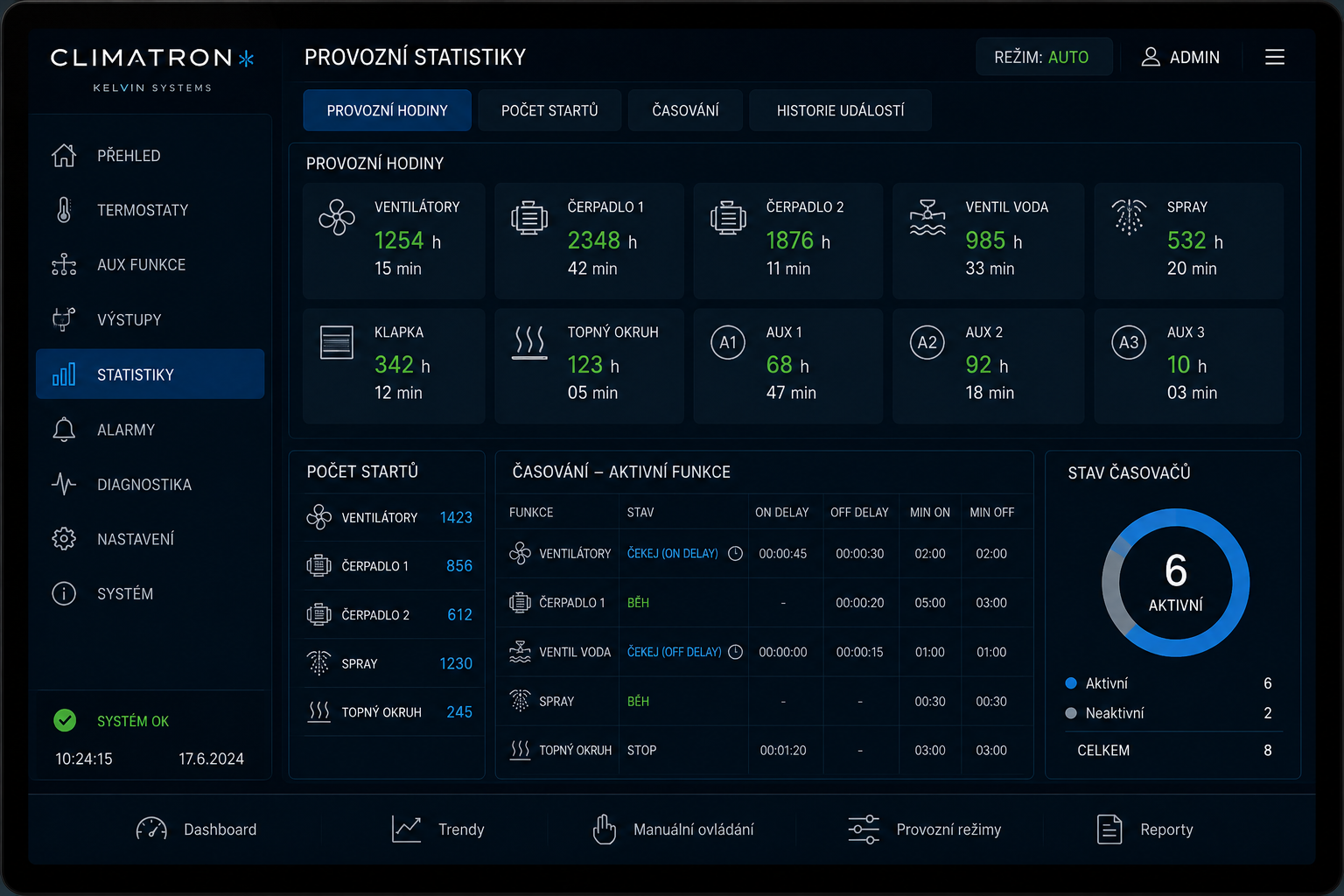

Časové a provozní funkce

Správné řízení technologie často závisí také na čase. CLIMATRON proto podporuje funkce ON DELAY, OFF DELAY, MIN ON a MIN OFF, které umožňují definovat zpoždění a minimální doby chodu nebo odstavení jednotlivých zařízení. Tím lze například zabránit příliš častému spínání čerpadel, ventilátorů nebo dalších akčních členů. Součástí systému je také manuální ovládání výstupů s možností nastavit automatický návrat do režimu AUTO. CLIMATRON zároveň eviduje provozní dobu a počet startů, takže poskytuje podklady pro diagnostiku, údržbu i dlouhodobé sledování zařízení.

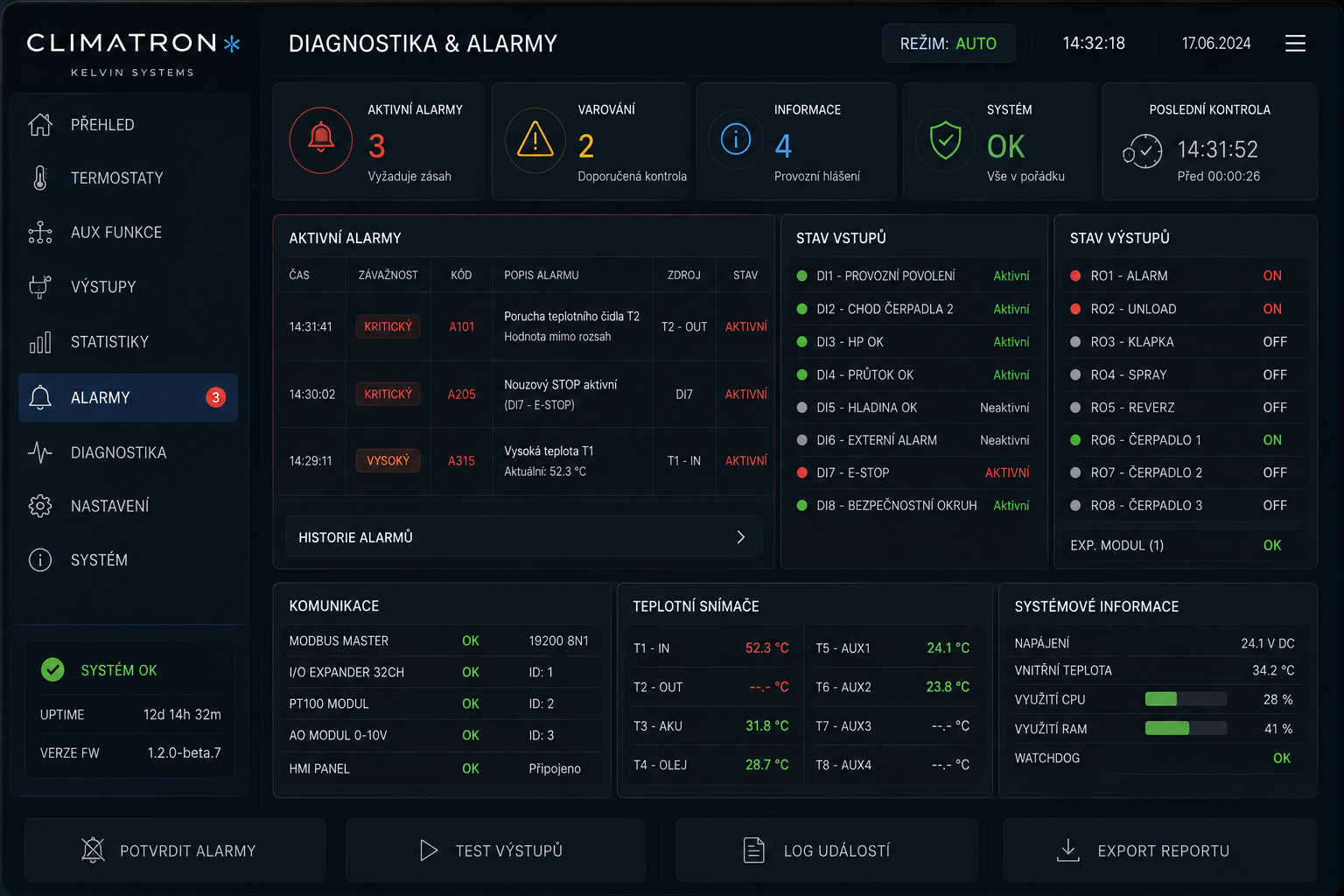

Bezpečnost a diagnostika

Řízení průmyslové technologie musí mít definované chování nejen při běžném provozu, ale také při poruše. CLIMATRON průběžně vyhodnocuje stav vstupů, snímačů, konfigurace, komunikace a jednotlivých částí systému. Při neplatném měření, chybné konfiguraci nebo jiném kritickém stavu může řízení přejít do předem definovaného bezpečného režimu. Součástí systému jsou: alarmové stavy, diagnostika vstupů a výstupů, stav komunikace, sledování připojených modulů, provozní události, bezpečné řízení výstupů. Cílem je, aby obsluha nejen viděla, že vznikla porucha, ale měla k dispozici informace potřebné k jejímu rychlému nalezení.

CLIMATRON WEB a CLIMATRON HMI

CLIMATRON nabízí dva způsoby uživatelského ovládání. CLIMATRON WEB Webové rozhraní umožňuje přístup k systému z počítače, tabletu nebo dalšího zařízení s podporovaným webovým prohlížečem. CLIMATRON HMI Pro technologie vyžadující lokální ovládání lze systém vybavit samostatným průmyslovým HMI panelem. Obě varianty pracují se stejným controllerem, konfigurací a provozními daty. HMI není samostatný druhý řídicí systém – vlastní regulační logika zůstává vždy v controlleru CLIMATRON. Obsluha tak získává jednotné prostředí pro nastavení, monitoring, diagnostiku a manuální zásahy.

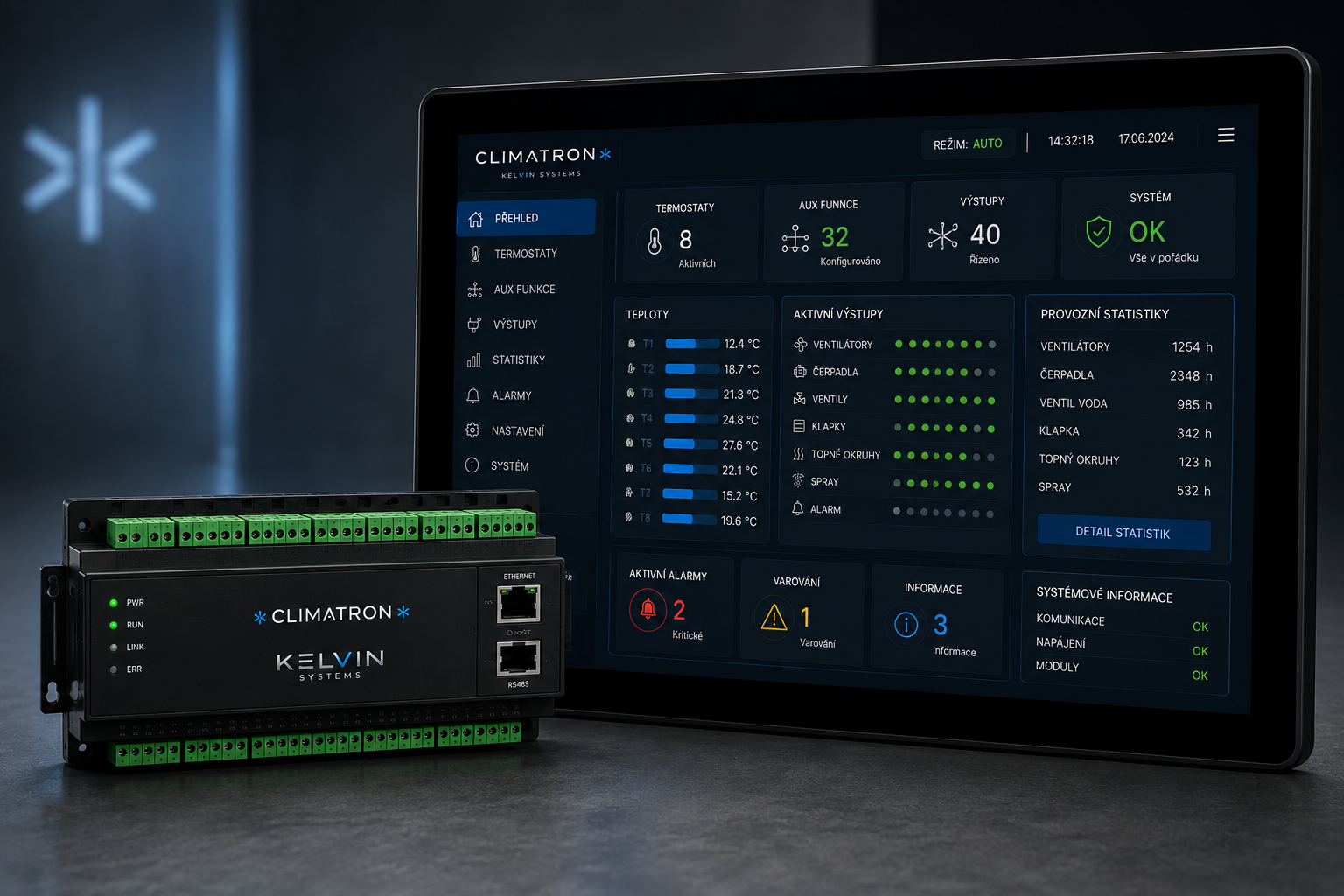

Od HVAC po průmyslovou technologii

Modulární architektura umožňuje přizpůsobit CLIMATRON rozsahu konkrétní aplikace. Typickými oblastmi použití jsou: průmyslové chlazení, vytápění, vzduchotechnika a HVAC, kompresorovny, výrobní haly, technologické kapaliny, cirkulační systémy, pomocné chlazení strojů, čerpadlové systémy, další teplotně závislé procesy. Rozsah systému lze přizpůsobit počtu snímačů, výstupů i požadovaných funkcí. CLIMATRON představuje společný řídicí základ, který lze nakonfigurovat podle technologie místo toho, aby se technologie musela přizpůsobovat pevně danému regulátoru.
