KELVIN S4 APTC

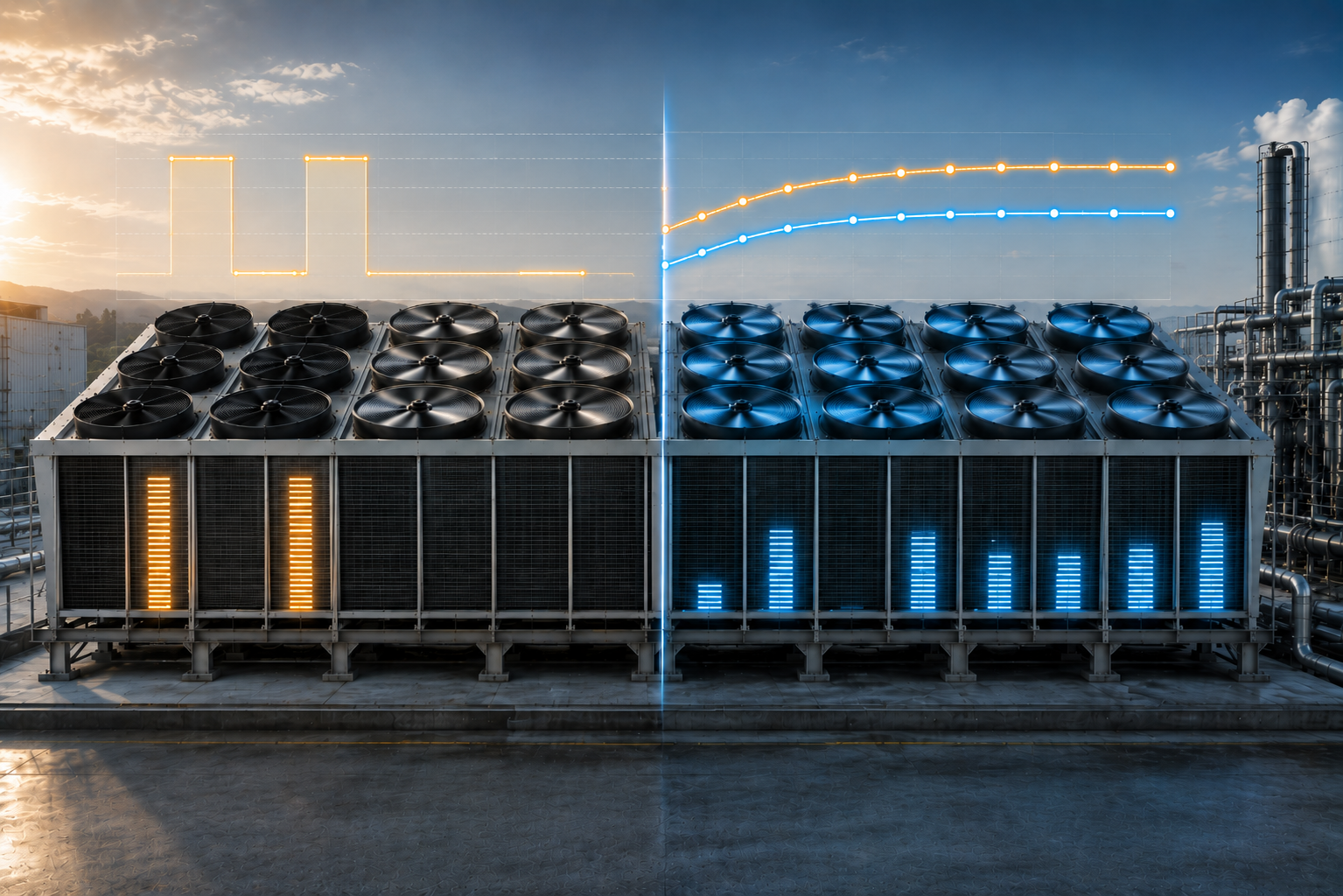

KELVIN S3 a S4 APTC
KELVIN S3 a KELVIN S4 vycházejí ze stejného principu – řídit průmyslový chladič a související technologie jako jeden společný systém, nikoli jako několik samostatných zařízení. Rozdíl je především ve způsobu, jakým pracují s výkonem ventilátorů a tepelnou dynamikou procesu. KELVIN S3 využívá robustní stupňové řízení jednotlivých ventilátorů nebo ventilátorových skupin. Výkon chladiče mění postupným přidáváním a odebíráním dostupných stupňů a pomocí Target Control jej přizpůsobuje požadovanému provoznímu stavu. KELVIN S4 APTC tuto koncepci posouvá k plynulému řízení EC ventilátorů prostřednictvím 0–10 V, 4–20 mA nebo digitální komunikace Modbus. Výkon tak nemusí vznikat po celých stupních, ale může být průběžně přizpůsobován skutečné potřebě chlazení bez ohledu na použitý způsob řízení konkrétního EC motoru. Zásadním rozšířením je APTC – adaptivní prediktivní regulační vrstva. S4 nevyhodnocuje pouze okamžitou teplotu a její odchylku od cíle, ale také směr a dynamiku jejího vývoje. Regulační zásah tak může začít dříve, než vznikne výrazná odchylka, a stejně plynule může být výkon omezen při stabilizaci procesu. S4 dále přidává energetickou vrstvu ESS, která sleduje provoz ventilátorů a jejich energetické využití a vytváří podklady pro vyhodnocení skutečné efektivity chlazení. Co tedy S4 přináší navíc? Plynulé řízení EC ventilátorů – 0–10 V / 4–20 mA / Modbus Místo několika pevných výkonových stupňů může systém pracovat s jemně dávkovaným výkonem a přizpůsobit způsob řízení konkrétnímu typu EC ventilátoru. APTC – práce s tepelnou dynamikou Systém nesleduje pouze aktuální stav, ale také to, jakým směrem a jak rychle se proces vyvíjí. Jemnější spolupráci s Target Control Cílová teplota zůstává referenčním bodem, ale S4 dokáže výkon přizpůsobovat plynuleji a reagovat na očekávaný vývoj procesu. ESS – energetický dohled S4 rozšiřuje řízení o sledování energetické stránky ventilátorového systému a jeho skutečného využití. Přesnější dávkování chladicího výkonu Systém může použít právě takovou úroveň výkonu, jakou daný provozní stav vyžaduje, místo přechodu na celý další ventilátorový stupeň. Klidnější regulační proces Plynulý výkon a prediktivní vrstva pomáhají omezit velké výkonové skoky, pozdní reakce a následné přeregulování. S4 přitom zachovává základní principy systému KELVIN – řízení čerpadel a pomocných technologií, ochranné vazby, diagnostiku, provozní přehled a bezpečnostní logiku. S3 představuje robustní stupňové řízení průmyslového chlazení. S4 APTC přidává schopnost řídit výkon plynule, sledovat dynamiku procesu a pracovat s energií podstatně jemněji.

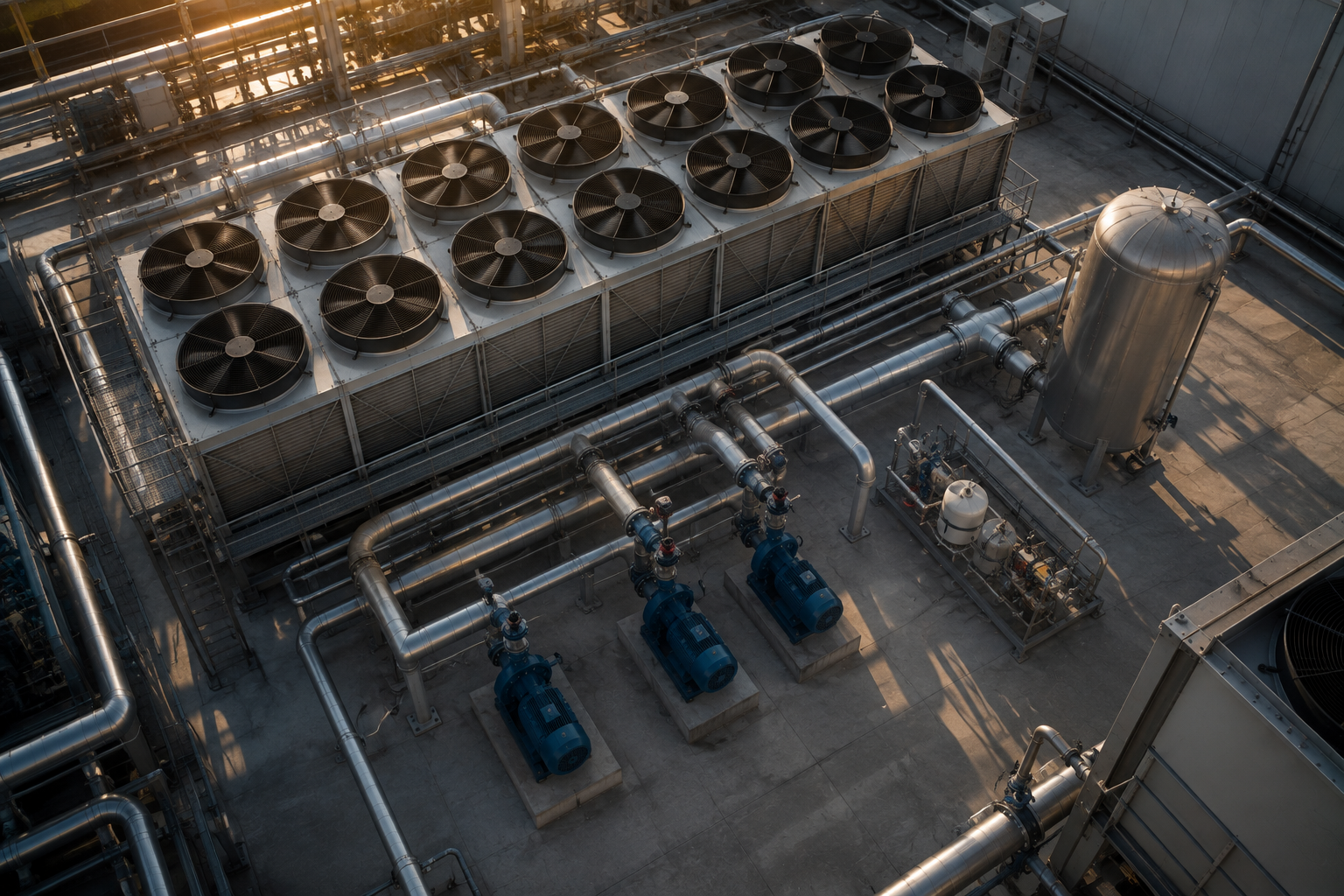

Řízení celého chladicího procesu
Chladič není samostatný stroj Průmyslový chladič je pouze jednou částí většího technologického systému. Výslednou teplotu ovlivňuje nejen výkon jeho ventilátorů, ale také tepelná zátěž technologie, průtok chladicího média, čerpadla, ventily, venkovní podmínky, stav výměníku a v některých aplikacích například kompresorová technologie nebo adiabatické chlazení. KELVIN S4 proto nepracuje s ventilátory jako s izolovaným zařízením. Jeho úkolem je řídit chladicí proces jako celek. Ventilátory, čerpadla, ventily, pomocné výstupy a další technologie mohou pracovat podle společné provozní logiky a reagovat na skutečný stav systému. To umožňuje vytvářet vzájemné vazby mezi zařízeními, která jsou u jednodušších instalací často řízena samostatnými regulátory bez znalosti toho, co se děje ve zbytku technologie. S4 tak může rozhodovat nejen o tom, kolik výkonu má chladič dodat, ale také za jakých podmínek jej může dodat, které části technologie mají být aktivní a zda nejsou přítomny provozní nebo bezpečnostní důvody pro omezení výkonu. Výsledkem je jeden koordinovaný systém místo několika samostatně pracujících regulátorů.

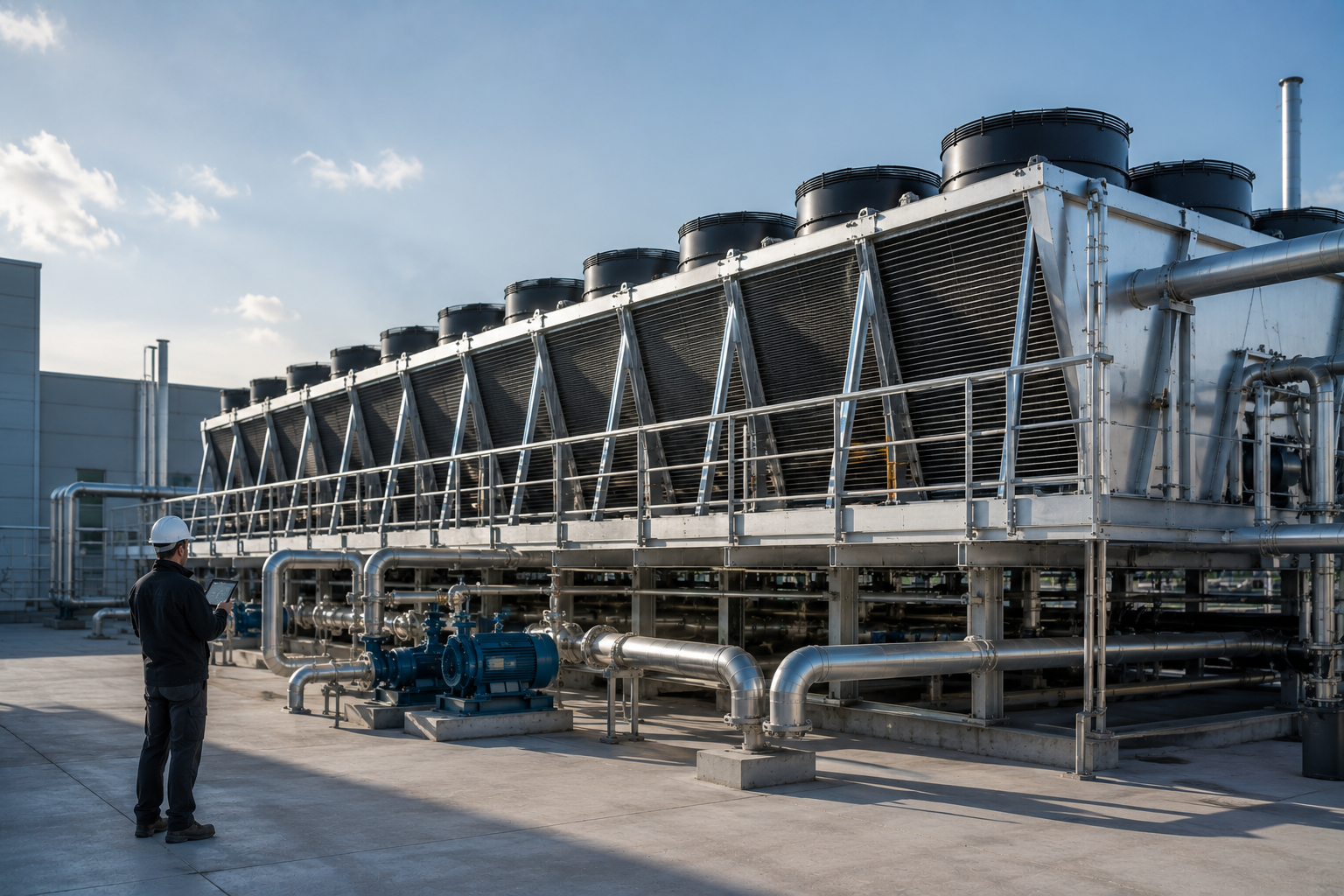

KELVIN S4 APTC
KELVIN S4 APTC představuje nejvyšší řadu regulačních systémů KELVIN Systems pro průmyslové dry coolery a navazující chladicí technologie. Je určen především pro moderní chladiče vybavené EC ventilátory s plynulým řízením výkonu. Podle konstrukce konkrétního ventilátoru může S4 využívat 0–10 V, 4–20 mA nebo digitální komunikaci Modbus. S4 tak není svázán s jediným způsobem řízení EC motoru. Způsob komunikace je pouze prostředkem, kterým regulační systém předává ventilátorům požadovaný výkon. S4 spojuje Target Control, adaptivní prediktivní regulaci APTC, plynulé řízení ventilátorů, energetický dohled ESS, ochrannou logiku a řízení pomocných technologií do jednoho společného systému. Výkon chladiče tak není určován pouze okamžitou teplotou. Regulace sleduje požadovaný výsledek, skutečný stav technologie a vývoj provozních podmínek a podle nich upravuje chování systému. KELVIN S4 APTC vznikl pro aplikace, kde už nestačí, aby regulace pouze reagovala. Musí rozumět tomu, kam se proces vyvíjí. Cílem je stabilnější teplota, klidnější chod technologie, efektivnější využití dostupného výkonu a omezení situací, kdy systém reaguje příliš pozdě nebo naopak používá vyšší výkon, než je skutečně potřeba.

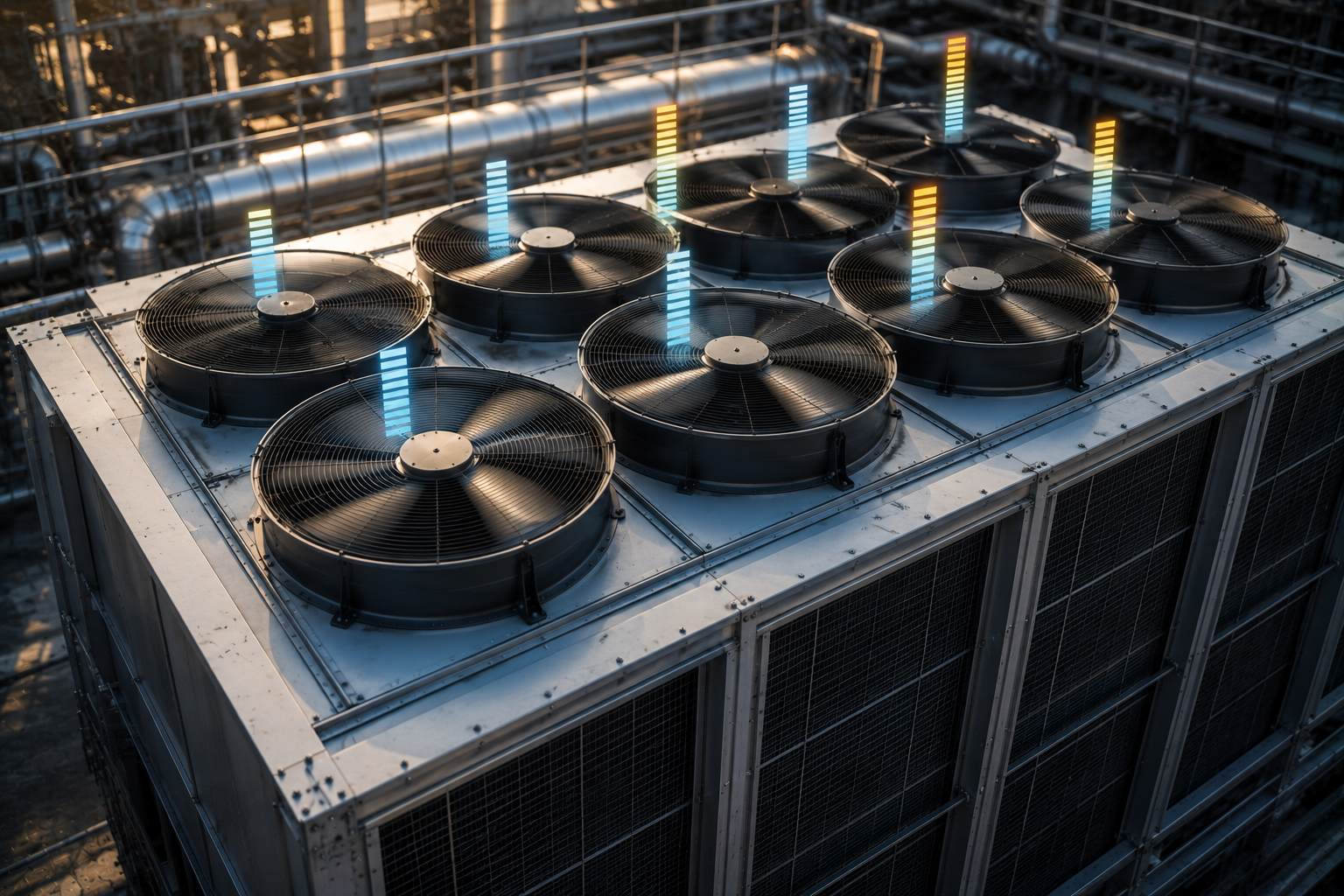

Plynulé řízení EC ventilátorů
Základním principem S4 je oddělení vlastní regulační logiky od způsobu, jakým je požadavek na výkon předán konkrétnímu EC ventilátoru. Podle použitého motoru a konstrukce chladiče může být výkon řízen prostřednictvím 0–10 V, 4–20 mA nebo digitální komunikace Modbus. To umožňuje S4 pracovat s různými typy moderních EC ventilátorů, aniž by musela být samotná regulační filozofie závislá na jediném elektrickém rozhraní. U analogového řízení je požadovaný výkon převeden na odpovídající napěťový nebo proudový signál. U ventilátorů vybavených digitální komunikací může být výkon předáván přímo prostřednictvím Modbus a podle možností konkrétního motoru mohou být současně získávána jeho provozní a diagnostická data. Podle velikosti a konstrukce chladiče mohou být ventilátory řízeny jednotlivě nebo ve vhodně vytvořených skupinách. S4 přitom stále rozhoduje o požadovaném chladicím výkonu jako o společné regulační veličině. Způsob řízení ventilátoru je až posledním článkem celého regulačního řetězce. Důležité tedy není, zda je požadavek předán jako napětí, proud nebo digitální hodnota. Důležité je, proč právě takový výkon systém požaduje. U ventilátorů vybavených digitální komunikací Modbus však S4 nezůstává pouze u předávání požadavku na výkon. Komunikace může být obousměrná. KELVIN S4 tak může podle možností konkrétního EC ventilátoru nejen nastavovat jeho požadovaný výkon nebo otáčky, ale zároveň číst skutečné provozní hodnoty a diagnostická data. Systém může získávat například skutečné otáčky ventilátoru, proud, elektrický příkon, teplotu motoru, provozní stav, chybové nebo poruchové kódy a další hodnoty poskytované elektronikou ventilátoru. S4 tak neví pouze, jaký výkon ventilátoru požaduje. Dokáže také ověřit, jak ventilátor na tento požadavek skutečně reaguje. U EC ventilátorů komunikujících prostřednictvím Modbus jde diagnostika ještě dále. KELVIN S4 může podle schopností konkrétního typu ventilátoru přímo komunikovat s jeho elektronikou a získávat provozní údaje jednotlivých motorů. Vedle požadovaného výkonu tak může systém sledovat například **skutečné otáčky, proud, příkon, teplotu motoru, provozní stav, dostupnost ventilátoru a hlášené poruchy**. To umožňuje porovnávat požadované a skutečné chování ventilátoru. Pokud například S4 požaduje určitý výkon, ale ventilátor nedosahuje odpovídajících otáček, vykazuje neobvyklý elektrický odběr nebo hlásí vlastní poruchový stav, může být problém rozpoznán přímo na úrovni konkrétního ventilátoru. Diagnostika se tak neposouvá pouze k otázce: **„Ventilátor běží, nebo neběží?“** ale také: **„Běží správně, odpovídá jeho skutečný stav požadavku systému a je stále schopen dodat očekávaný chladicí výkon?“** Detailní servisní diagnostika jednotlivých EC ventilátorů zůstává přímo v rozhraní KELVIN S4, zatímco KELVIN Control Center poskytuje především provozní pohled na stav celé technologie, alarmy, trendy a dostupnou chladicí kapacitu.

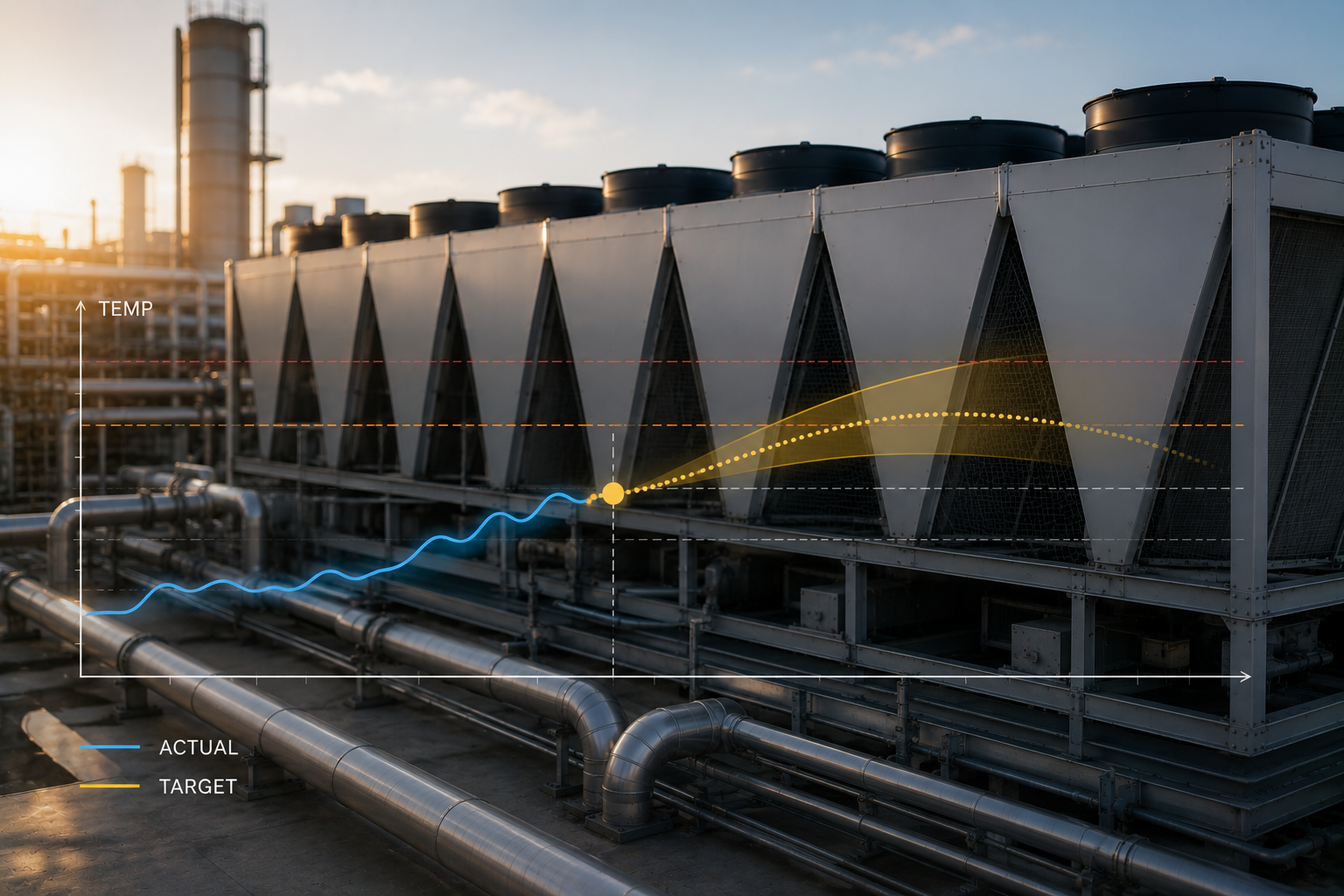

APTC
Základním rozdílem S4 proti klasickému stupňovému řízení je schopnost plynule měnit požadovaný výkon EC ventilátorů. Místo přidávání celých ventilátorových stupňů může regulační systém průběžně měnit výkon podle skutečné potřeby chlazení. Pokud provoz potřebuje pouze část výkonu chladiče, není nutné používat jeho plnou kapacitu. S4 může požadavek postupně zvýšit například při rostoucí tepelné zátěži a stejně plynule jej opět snížit při stabilizaci procesu. APTC přitom nepracuje pouze s okamžitou hodnotou teploty. Sleduje také její vývoj a dynamiku procesu. Pokud systém rozpozná, že se provozní stav rychle pohybuje nežádoucím směrem, může začít reagovat ještě před vznikem výrazné regulační odchylky. Výsledný požadovaný výkon je následně předán konkrétnímu ventilátoru prostřednictvím zvoleného rozhraní – 0–10 V, 4–20 mA nebo Modbus. Samotné rozhraní tedy nereguluje technologii. Je pouze vykonavatelem rozhodnutí APTC, Target Control a ostatních řídicích vrstev systému. Plynulé řízení tak umožňuje mnohem jemnější práci s výkonem chladiče a omezuje neustálé přechody mezi pevnými výkonovými stupni.

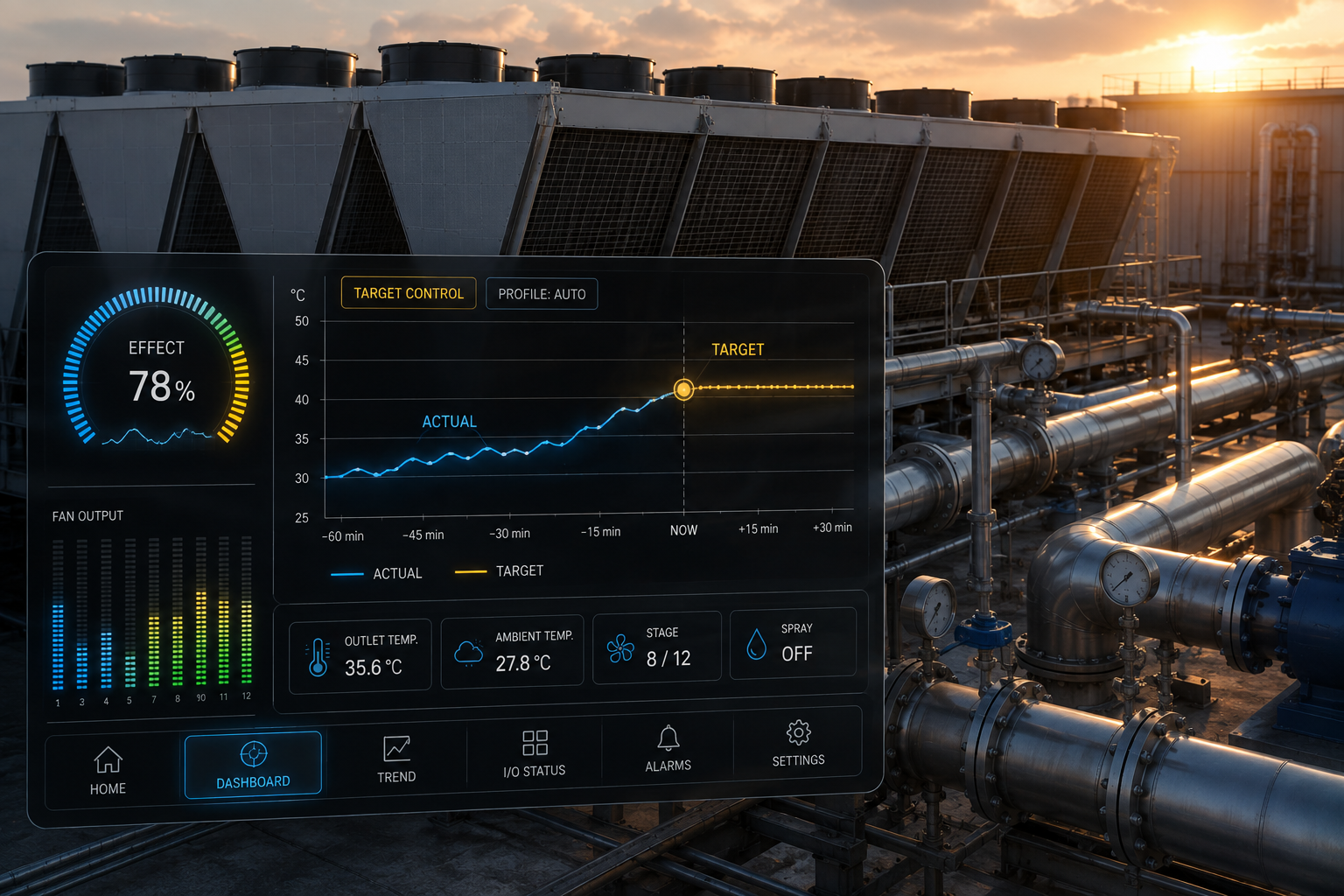

Target Control
APTC určuje způsob řízení. Target Control určuje jeho cíl. Základním referenčním bodem systému S4 je požadovaný provozní stav technologie. Target Control umožňuje řídit chlazení podle požadované cílové teploty, nikoli pouze podle několika pevných spínacích hranic. Systém průběžně porovnává skutečný stav s požadovanou hodnotou a vyhodnocuje, jak velký chladicí výkon je pro její dosažení nebo udržení potřeba. Právě zde spolupracuje Target Control s APTC. Target Control definuje, kam se má systém dostat. APTC pomáhá rozhodnout, jak a kdy má systém reagovat, aby se k požadovanému stavu dostal plynule a bez zbytečně agresivních zásahů. Prediktivní část proto nemusí čekat až na výrazné překročení cílové hodnoty. Pokud vývoj procesu ukazuje, že se teplota k nežádoucímu stavu rychle blíží, může regulační zásah začít dříve. Naopak při stabilizaci systému může S4 výkon postupně redukovat a hledat provozní bod, ve kterém je požadovaná teplota udržena s přiměřenou rezervou. Výsledkem není honba za jednou matematicky přesnou hodnotou. Výsledkem má být stabilní technologický proces bez zbytečných výkonových špiček a neustálého přeregulovávání.

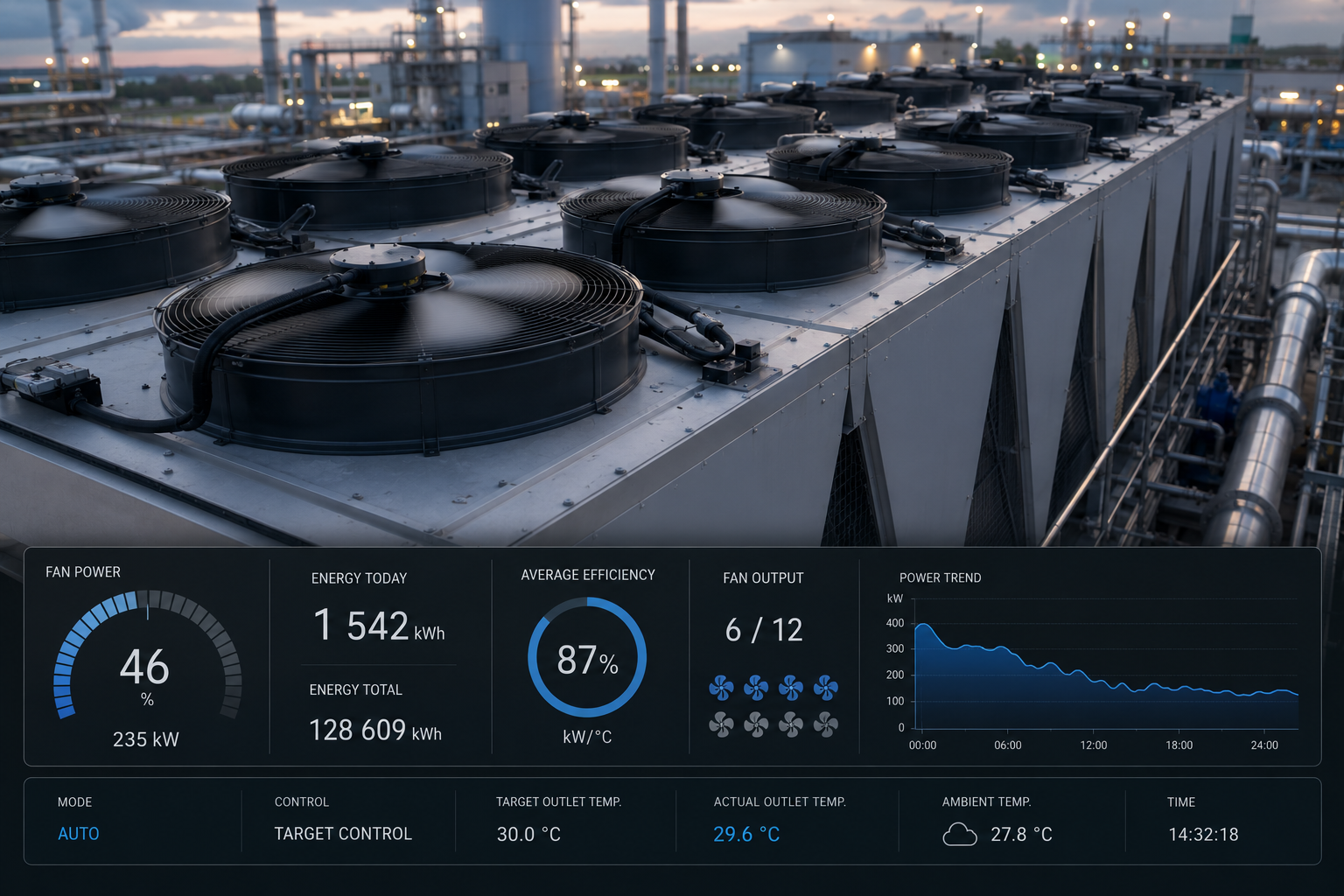

ESS
Energetický dohled nad skutečným provozem ventilátorů Vyšší výkon neznamená automaticky lepší regulaci. Ventilátory průmyslového chladiče mohou představovat významnou část jeho elektrické spotřeby a právě možnost plynulého řízení vytváří prostor pro efektivnější využití jejich výkonu. Součástí architektury S4 je proto ESS – energetická vrstva systému KELVIN zaměřená na ventilátorovou část chladiče. ESS sleduje provoz ventilátorů, použitý výkon a dostupná energetická data a umožňuje vyhodnocovat, jakým způsobem systém skutečně pracuje. Podle použitého typu ventilátoru a dostupných dat může systém pracovat s přímo měřenými hodnotami nebo s odpovídajícím odhadem. Nejde o to držet ventilátory za každou cenu na nejnižších otáčkách. Prioritou zůstává bezpečné splnění požadavků technologie. Energetická efektivita vzniká tím, že S4 může použít právě takový výkon, který je pro aktuální stav skutečně potřeba. ESS současně poskytuje informace využitelné pro dlouhodobé hodnocení provozu – například energetickou spotřebu ventilátorové části, využití chladiče a kvalitu dostupných energetických dat. APTC a ESS přitom nemají stejnou úlohu. APTC řídí tepelný proces. ESS sleduje jeho energetickou stránku. Tím zůstává zachována jasná priorita: nejdříve správně a bezpečně řídit technologii, potom vyhodnocovat, jak efektivně toho systém dosahuje.

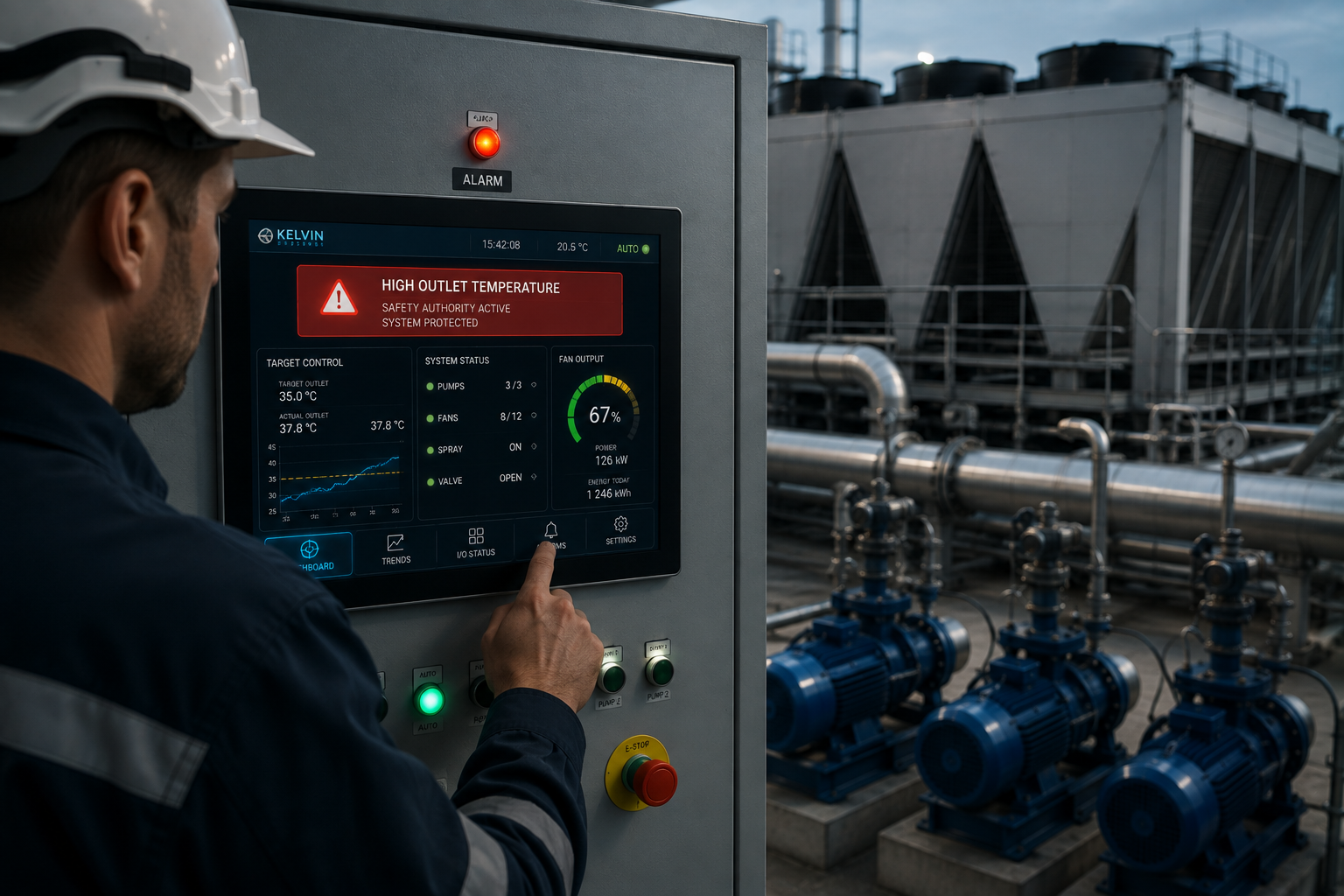

Bezpečnostní autorita
Predikce ani optimalizace nikdy nestojí nad ochranou technologie Čím pokročilejší je regulační systém, tím důležitější je přesně určit, která část má v kritické situaci poslední slovo. U KELVIN S4 není bezpečnost pouze další funkcí APTC. Je samostatnou autoritou. Požadavek na výkon ventilátorů může vznikat z Target Control a APTC, ale jeho skutečné použití musí vždy respektovat ochranný stav celé technologie. Systém může vyhodnocovat například nouzové zastavení, kritické teplotní stavy, provozní povolení, stav kompresorové technologie nebo jiné bezpečnostní vazby definované konkrétní instalací. Pokud ochranná logika rozhodne, že požadovaný výkon nelze bezpečně použít, má její rozhodnutí přednost před regulačním algoritmem. Také samotné řízení ventilátorů může být odděleno do několika vrstev. Regulační požadavek může být předán prostřednictvím 0–10 V, 4–20 mA nebo Modbus, zatímco samostatná výkonová vrstva může vytvářet fyzické povolení provozu ventilátoru nebo ventilátorové skupiny. Software tedy neurčuje bezpečnost pouze hodnotou analogového signálu nebo digitálního příkazu. Regulace říká, kolik výkonu chce. Bezpečnost rozhoduje, zda jej smí použít. To je jeden ze základních principů architektury S4.

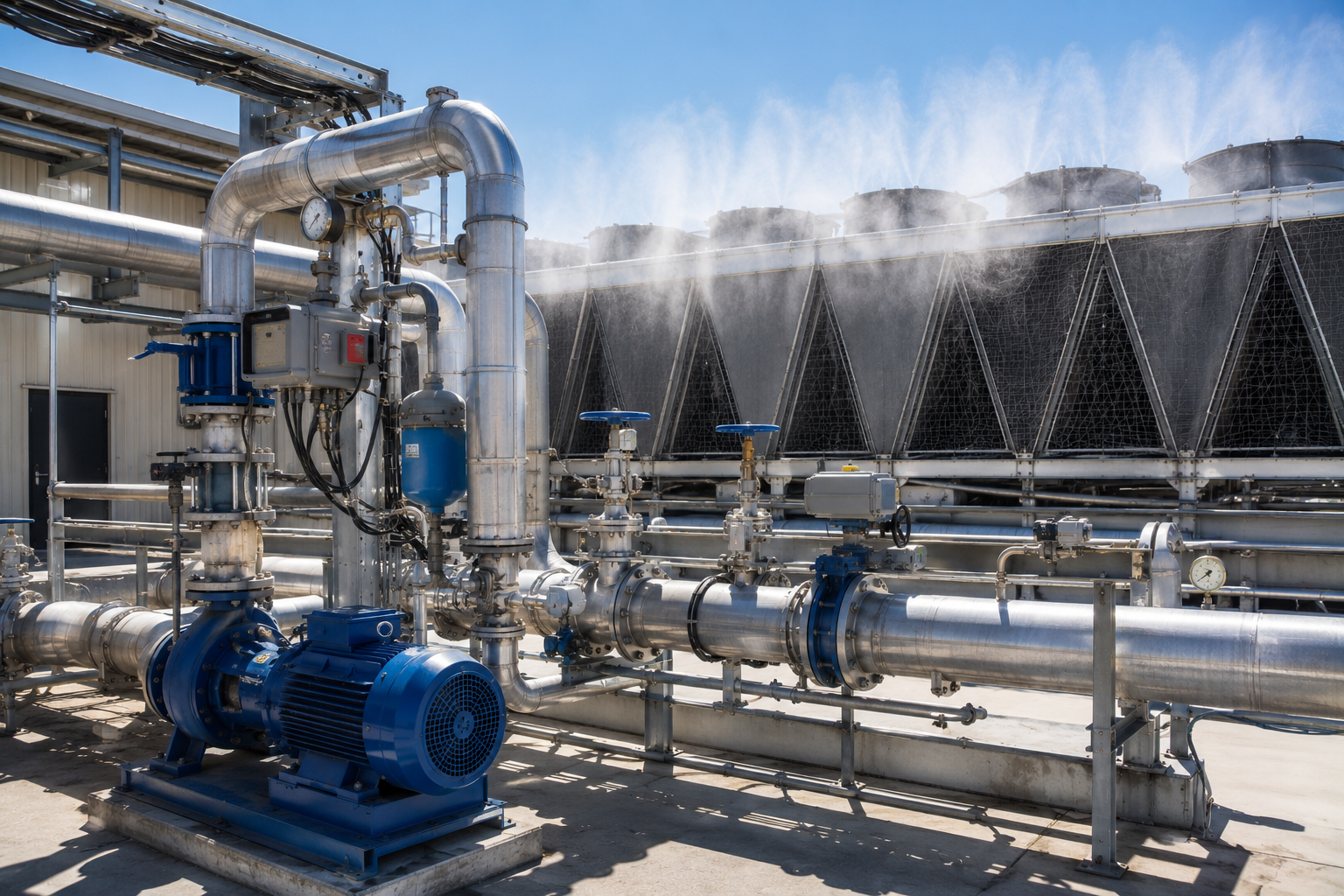

Čerpadla, ventily, adiabatika a pomocné technologie
Plynulé řízení ventilátorů je pouze jedna část systému Ani nejpokročilejší řízení ventilátorů nedokáže správně fungovat bez zbytku chladicího okruhu. KELVIN S4 proto zachovává systémový přístup známý ze S3 a může do společné regulační logiky zahrnout čerpadla, ventily, klapky, vodní postřik, adiabatické chlazení nebo další pomocné technologie. Jejich aktivace nemusí být založena pouze na jednoduchém samostatném termostatu. Mohou reagovat na provozní stav celého systému. Typickým příkladem je adiabatická podpora chlazení. Za běžných podmínek může S4 využívat pouze suchý výkon výměníku a plynule regulované ventilátory. Teprve ve chvíli, kdy okolní podmínky nebo tepelná zátěž vyžadují další výkon, může být adiabatická technologie použita jako dodatečný nástroj. Tím lze omezit její zbytečný provoz a spotřebu vody. Podobně mohou být čerpadla nebo další zařízení provozována podle skutečné potřeby procesu a zároveň respektovat vlastní blokace a ochranné podmínky. S4 tak nevytváří pouze chytrý ventilátorový regulátor. Vytváří společnou regulační vrstvu celé chladicí technologie.

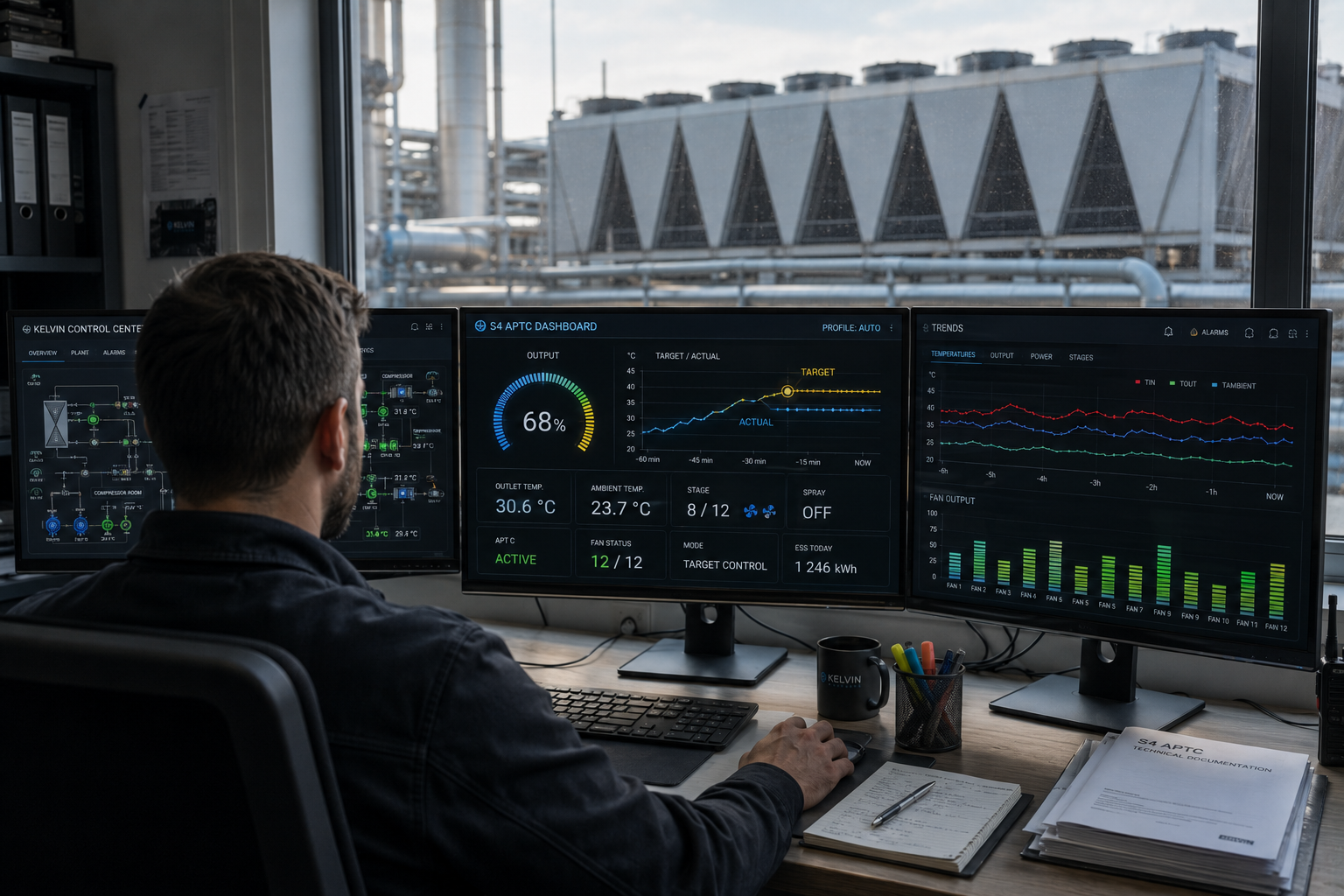

Diagnostika a KELVIN Control Center
Pokročilá regulace musí být zároveň srozumitelná Systém může obsahovat velmi pokročilou logiku, ale pokud obsluha neví, co právě dělá a proč, vzniká místo výhody problém. KELVIN S4 proto klade velký důraz na provozní přehled a diagnostiku. Samotný S4 poskytuje detailní servisní pohled na EC ventilátorový systém a podle možností konkrétního ventilátoru může pracovat například se skutečnými otáčkami, provozním stavem, poruchovou informací, proudem, výkonem nebo dalšími dostupnými diagnostickými údaji. Systém tak nemusí vědět pouze to, jaký výkon ventilátoru požaduje. Může také vyhodnotit, zda je ventilátor dostupný a zda požadovaný výkon skutečně plní. KELVIN Control Center nad tím vytváří společný provozní pohled na celou instalaci – stav chlazení, teploty, požadovaný výkon, provoz pomocných technologií, alarmy, trendy a dlouhodobý vývoj. Detailní servisní diagnostika jednotlivých EC ventilátorů přitom zůstává přímo v rozhraní S4, zatímco KCC poskytuje především informace důležité pro běžnou obsluhu a provoz technologie. Trendová data umožňují sledovat vývoj systému v čase a lépe rozpoznat postupné změny tepelné zátěže, výkonu chladiče nebo chování technologie. Diagnostická data jsou důležitá také pro servis. Místo hledání závady pouze podle výsledného alarmu lze sledovat širší kontext provozu a zjistit, co problému předcházelo. S4 tak vytváří nejen regulační systém, ale také diagnostický pohled do skutečného chování chlazení.

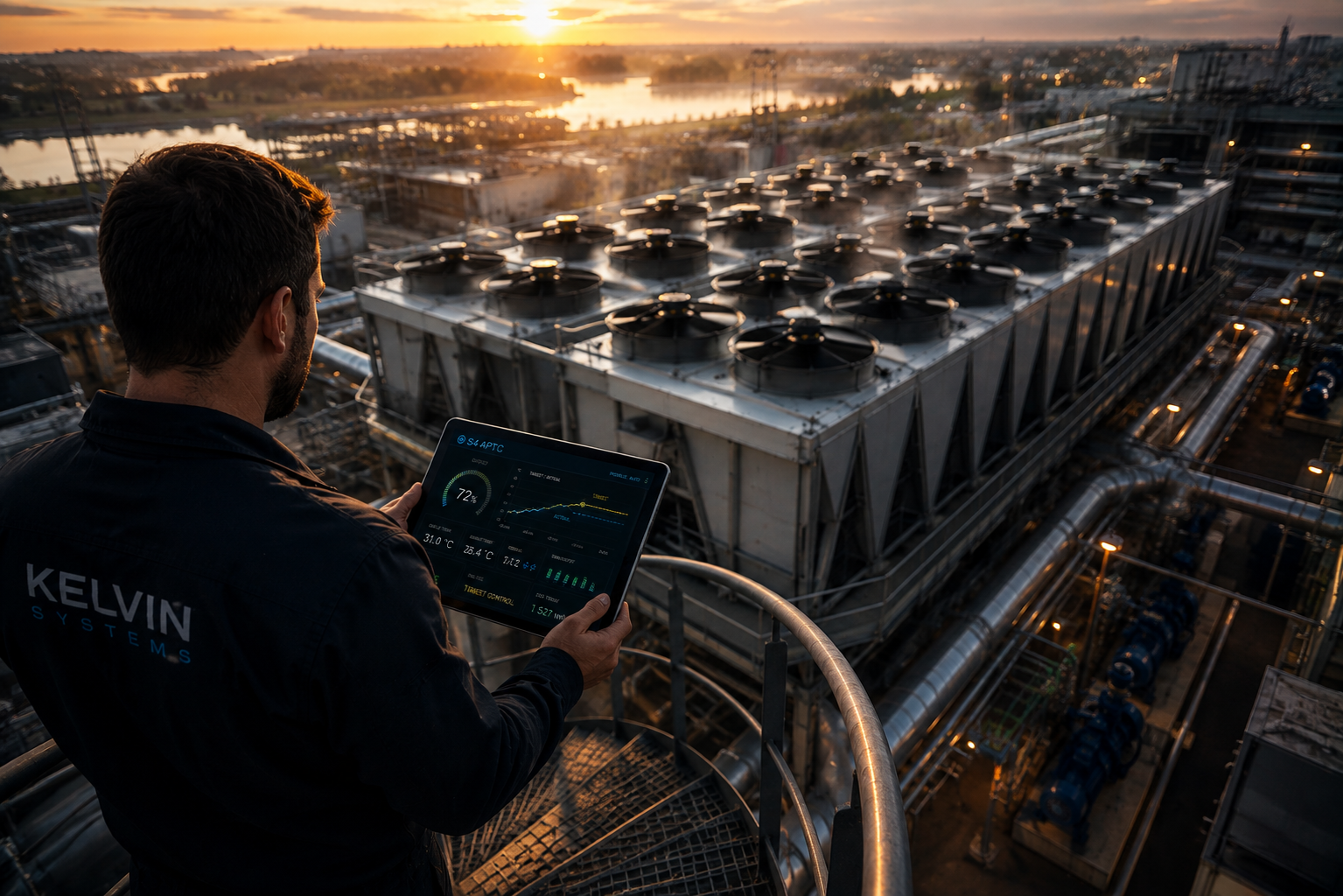

KELVIN S4 APTC v praxi
Od změny zatížení k řízené reakci celého systému Typickou aplikací KELVIN S4 může být průmyslový V-drycooler s EC ventilátory napojený na cirkulační okruh chladicí kapaliny, čerpadla a technologii s proměnlivým tepelným zatížením. Podle konstrukce chladiče mohou být EC ventilátory řízeny prostřednictvím 0–10 V, 4–20 mA nebo digitální komunikace Modbus. Při nízké zátěži pracuje chladič pouze s výkonem potřebným pro udržení požadované teploty. Pokud tepelná zátěž začne růst, systém sleduje nejen okamžitou hodnotu, ale také její vývoj. APTC může rozpoznat rostoucí požadavek a začít plynule zvyšovat výkon ventilátorů ještě před vznikem výrazné odchylky od cílového stavu. Target Control přitom stále určuje, k jakému provoznímu bodu se má regulace přibližovat. Výsledný výkonový požadavek je následně převeden do takové formy řízení, jakou používá konkrétní ventilátorový systém. Pokud samotný suchý výkon chladiče přestane být dostatečný, může systém podle konfigurace zapojit další dostupné technologie, například adiabatickou podporu. Po poklesu tepelného zatížení proces probíhá opačně. Výkon ventilátorů může být postupně redukován, pomocné technologie odstaveny a systém se vrací do energeticky klidnějšího provozního bodu. Po celou dobu zůstává nad regulačním požadavkem aktivní ochranná logika. Pokud vznikne stav, který ohrožuje bezpečnost technologie, má bezpečnostní autorita přednost před APTC, Target Control i energetickou optimalizací. KELVIN S4 APTC tak propojuje plynulou regulaci, predikci, energetický dohled, diagnostiku a bezpečnost do jednoho společného řízení chladicího procesu. Není navržen pouze proto, aby chladič běžel. Je navržen proto, aby běžel takovým způsobem, jaký skutečný provoz právě potřebuje.
