KELVIN S3
Průmyslový řídicí systém pro dry coolery a chladicí technologie

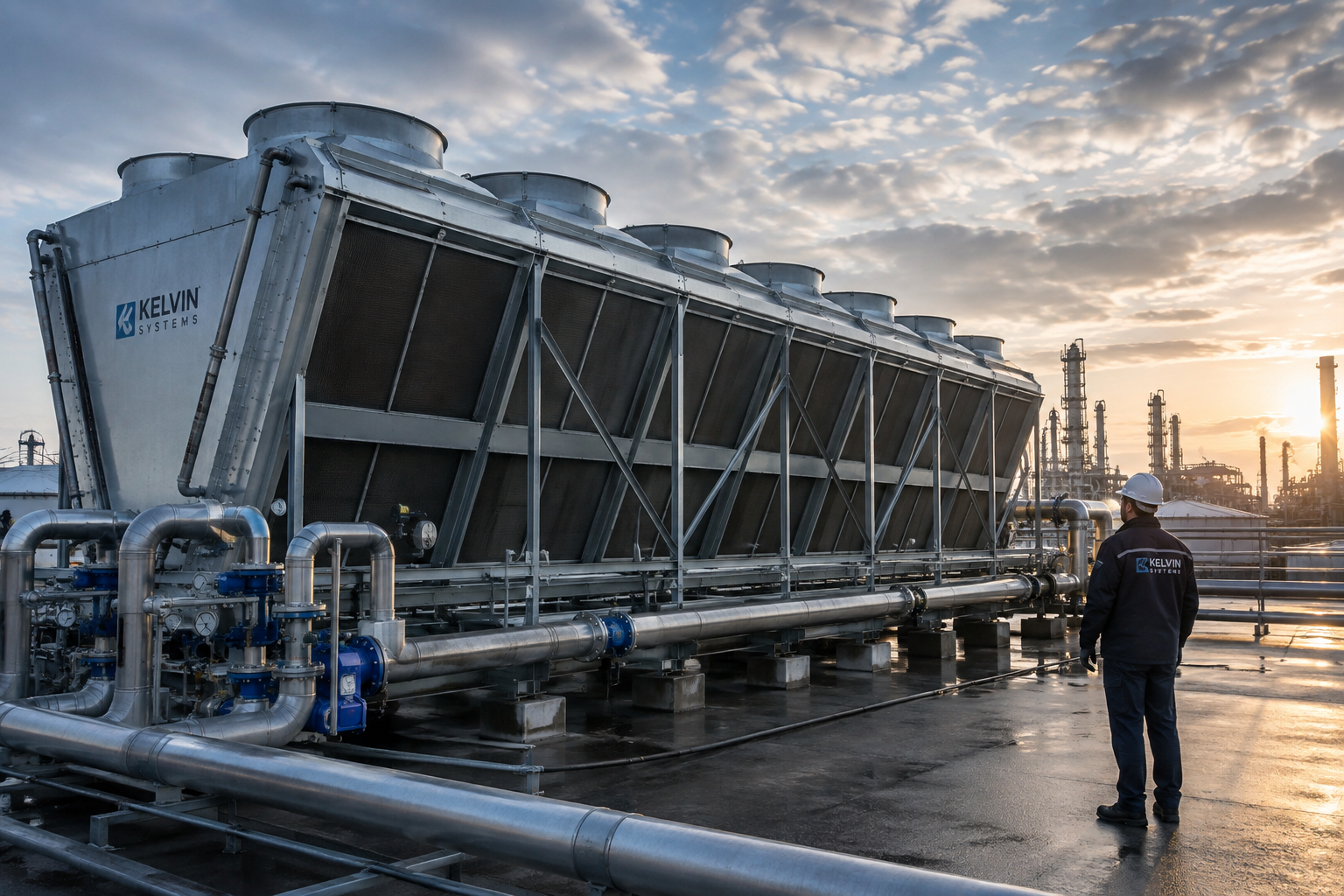

KELVIN S3 je specializovaný regulační systém určený pro řízení průmyslových dry coolerů, ventilátorových chladičů a souvisejících chladicích technologií. Nevnímá chladič pouze jako skupinu ventilátorů, které se mají při určité teplotě zapnout nebo vypnout. Do řízení zahrnuje skutečný stav technologie, teploty, požadovaný chladicí výkon, čerpadla, ventily, vodní postřik, reverz ventilátorů, ochranné vazby i požadavky navazujícího technologického procesu. S3 tak vytváří jeden společný řídicí celek, jehož úkolem je udržet požadované provozní podmínky, využívat dostupný výkon chladiče efektivně a současně chránit technologii před nevhodnými nebo rizikovými provozními stavy. Je navržen pro průmyslový provoz, kde je důležitá stabilita, předvídatelné chování systému, jednoduchá diagnostika a možnost přizpůsobit regulaci konkrétní instalaci.

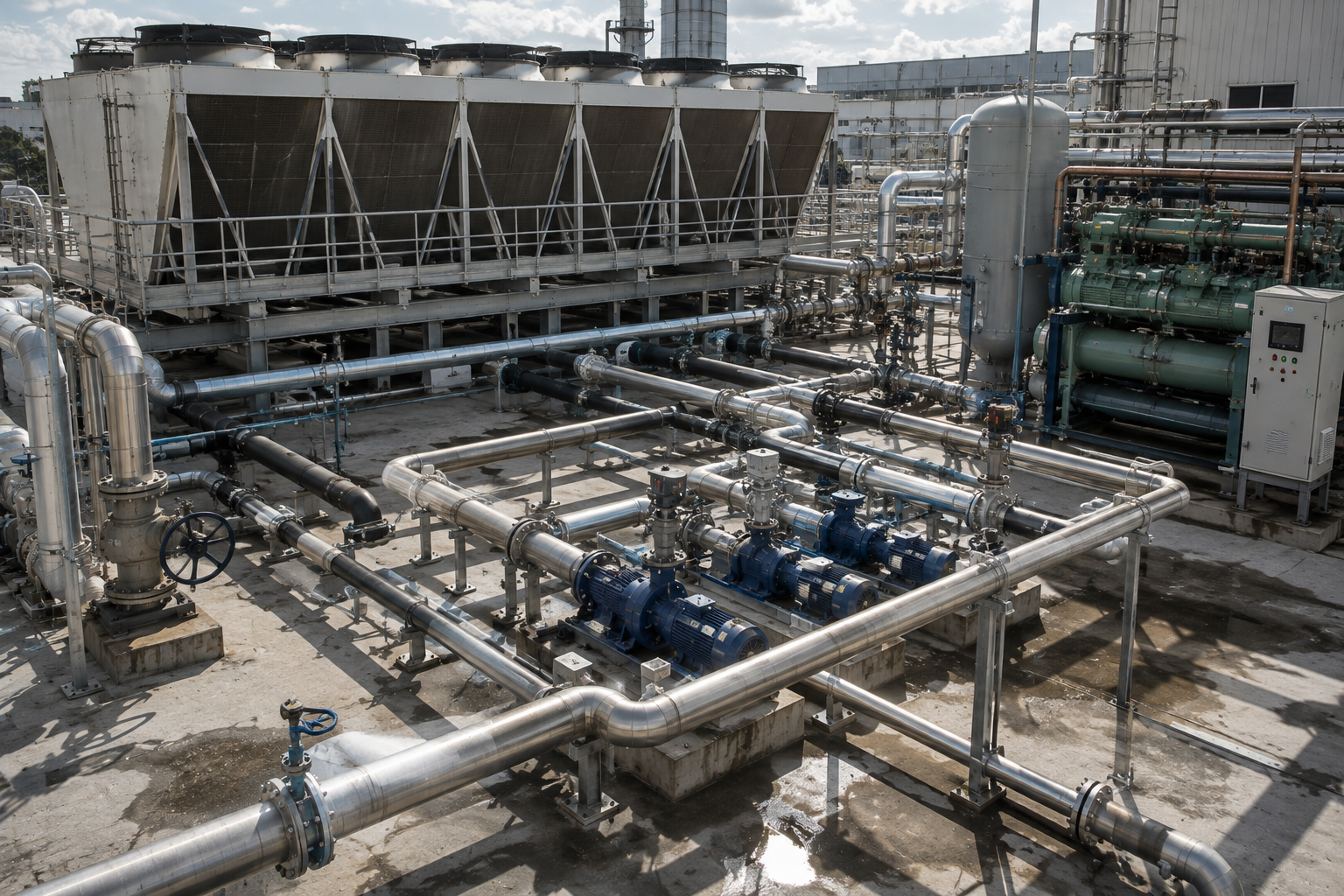

Řízení chladiče jako jednoho systému
Ventilátory nejsou jediná část chladicího procesu Výkon průmyslového chlazení nevzniká pouze na ventilátorech. O výsledku rozhoduje celý řetězec – cirkulace média, čerpadla, průtok, teplota na vstupu a výstupu, stav chladiče, okolní podmínky a požadavek technologie, kterou má systém chladit. KELVIN S3 proto dokáže spojit řízení ventilátorů s dalšími zařízeními do jedné společné logiky. Čerpadla, ventily, klapky, vodní postřik nebo další pomocné technologie nemusí pracovat jako samostatné ostrůvky řízené jednotlivými termostaty. Jejich činnost může být navázána na skutečný provozní stav chladiče a na požadavek celého technologického procesu. Výsledkem je přehlednější a lépe koordinované řízení, ve kterém jednotlivé části systému vědí, kdy mají pracovat, kdy mají čekat a kdy musí být jejich činnost z bezpečnostních nebo provozních důvodů omezena.
Stupňové řízení ventilátorů

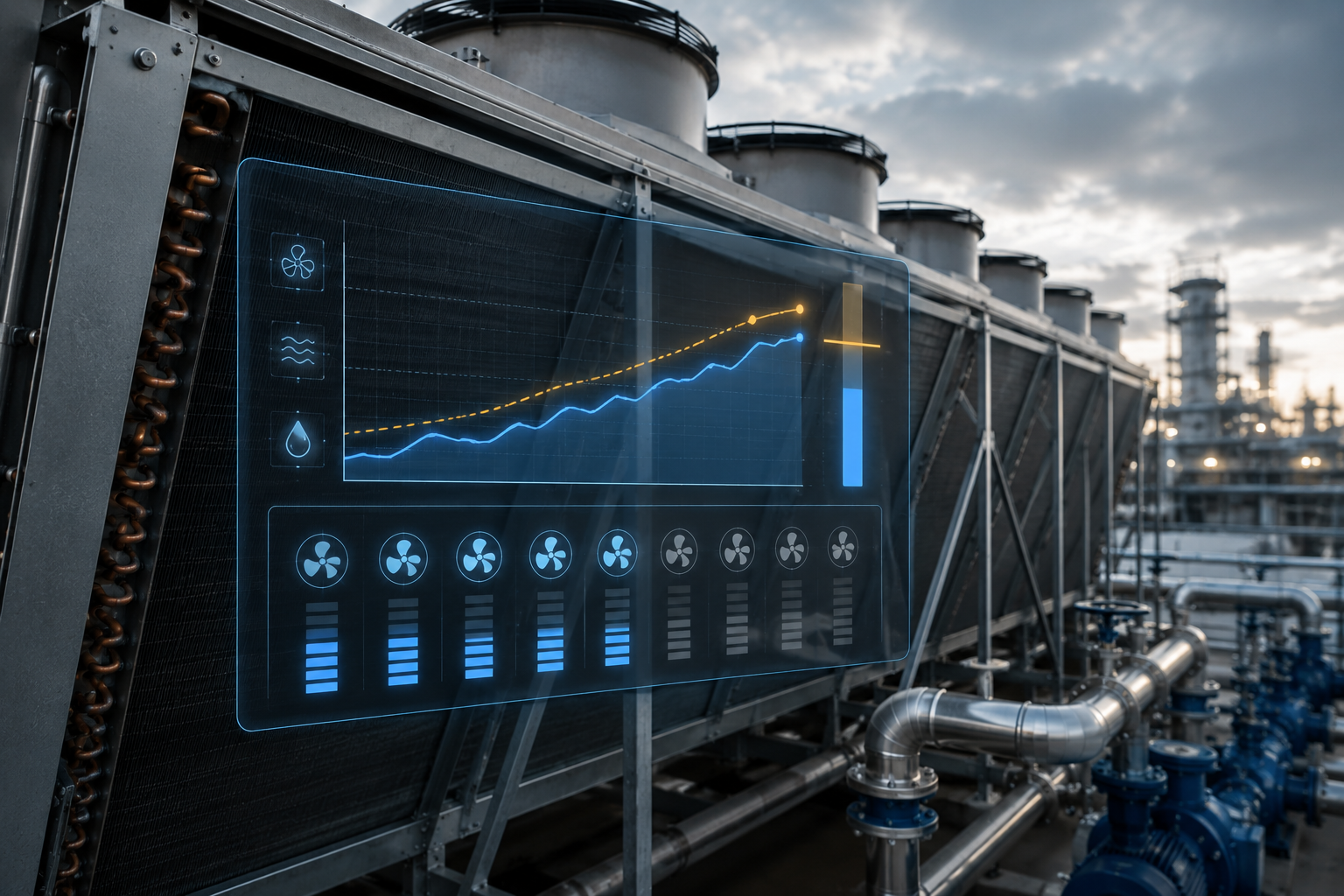

Výkon podle skutečné potřeby technologie KELVIN S3 je založen na stupňovém řízení ventilátorů a je určen zejména pro aplikace, kde jsou jednotlivé ventilátory nebo jejich skupiny spínány samostatně. Systém může řídit až 12 ventilátorů a jejich výkon postupně přizpůsobovat aktuálnímu tepelnému zatížení. Místo jednoduchého zapnutí celého chladiče při překročení jedné teploty může S3 jednotlivé stupně přidávat nebo odebírat podle požadovaného regulačního chování. Do rozhodování vstupují teplotní podmínky, hystereze, časové vazby a stav celé technologie. Tím se omezuje zbytečné spínání ventilátorů a snižuje se riziko rychlého cyklování mezi jednotlivými stupni. Regulace tak pracuje klidněji a využívá jen takovou část dostupného výkonu chladiče, jakou provoz skutečně potřebuje.
Target Control

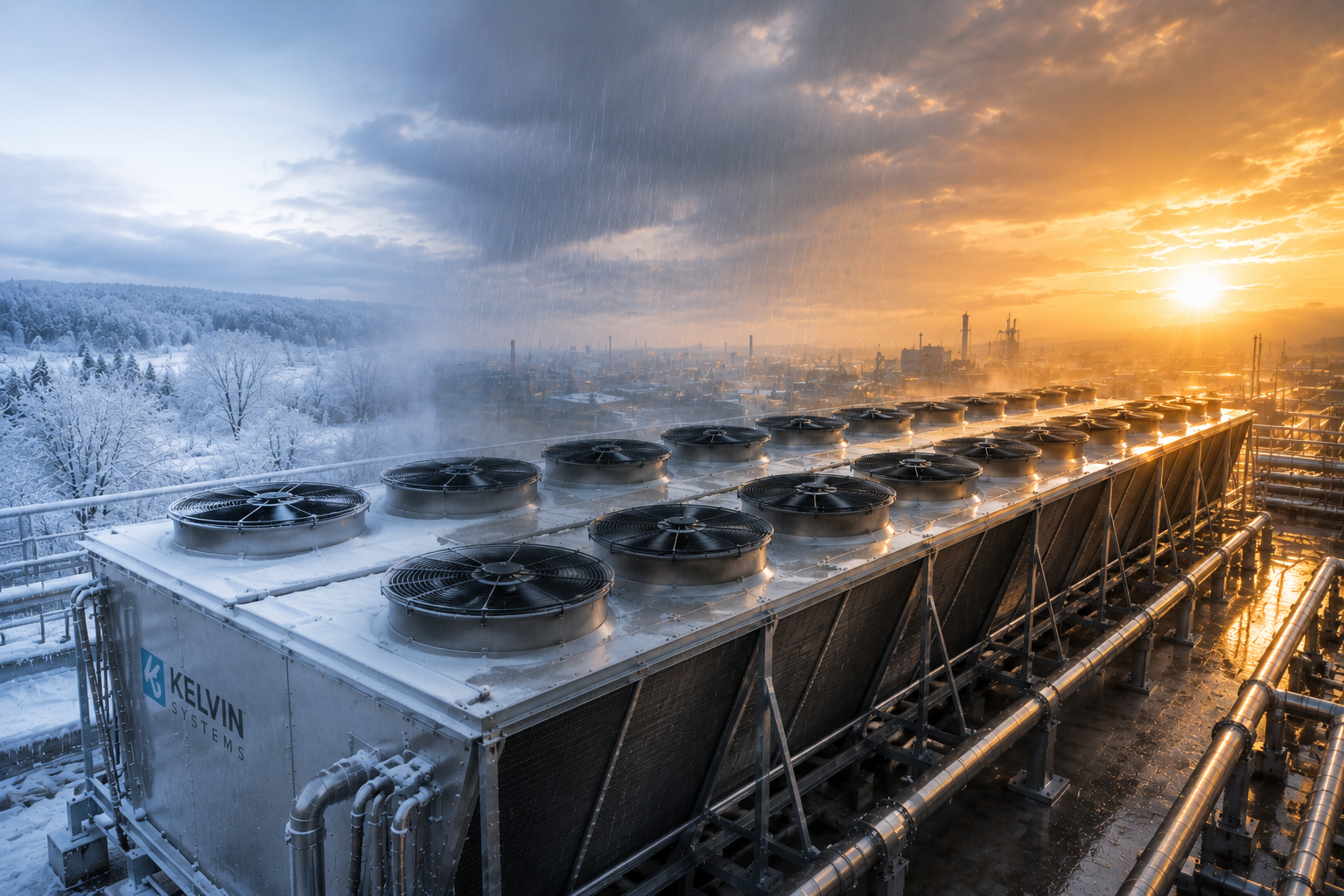

Neřídit pouze teplotní hranici, ale požadovaný výsledek Běžný termostat reaguje především na překročení nastavené hodnoty. KELVIN S3 může pracovat s řízením podle požadované cílové teploty. Funkce Target Control sleduje skutečný výsledek chladicího procesu a podle odchylky od požadované hodnoty upravuje využití dostupných stupňů chladiče. Pokud chlazení nestačí, systém může postupně přidávat výkon. Pokud se provozní stav stabilizuje nebo se tepelná zátěž sníží, může výkon opět redukovat. Cílem není držet ventilátory zapnuté co nejdéle ani využívat maximální výkon za každých okolností. Cílem je udržet technologii co nejblíže požadovanému provoznímu stavu. Target Control tím posouvá S3 od jednoduchého stupňového spínání směrem k řízení skutečného výsledku chladicího procesu.
Provozní profily

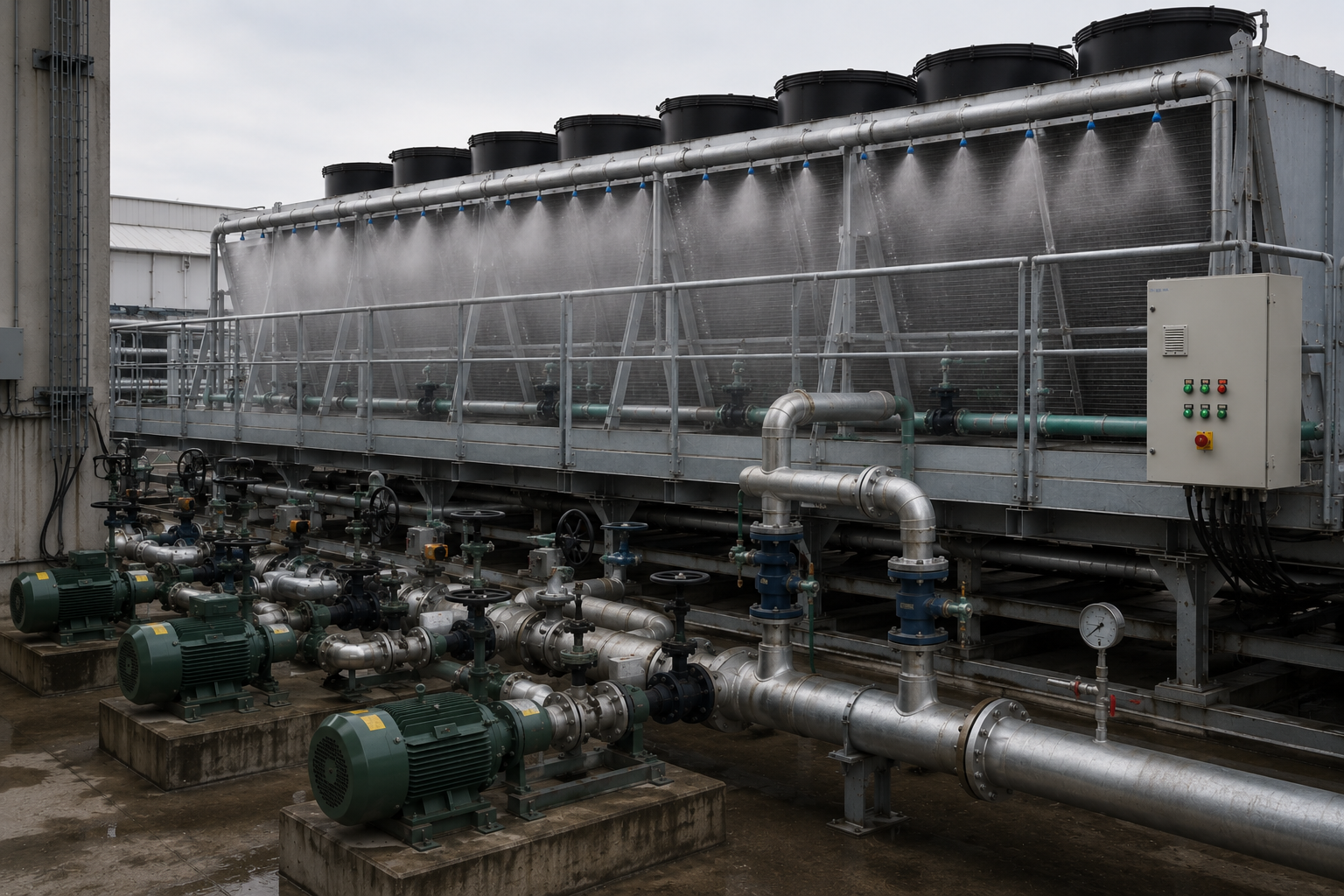

Jedna technologie nemusí pracovat celý rok stejně Průmyslový chladič pracuje v různých provozních podmínkách. Jiný výkon je potřebný během chladného rána, jiný při letním maximu a jiný například při odstavení části výrobní nebo kompresorové technologie. KELVIN S3 proto umožňuje pracovat s různými provozními profily a přizpůsobit regulační strategii konkrétním požadavkům instalace. Profily ECO, AUTO a CUSTOM umožňují měnit chování regulace podle požadavku na energetickou úspornost, dynamiku chlazení nebo specifické podmínky daného provozu. Systém tak nemusí být nastaven jedním kompromisem pro celý rozsah provozních stavů. Regulaci lze přizpůsobit tak, aby byl vždy zachován bezpečný provoz, ale současně nebyl využíván vyšší výkon chladiče, než je v daném okamžiku skutečně potřeba.
Čerpadla, ventily a adiabatické chlazení

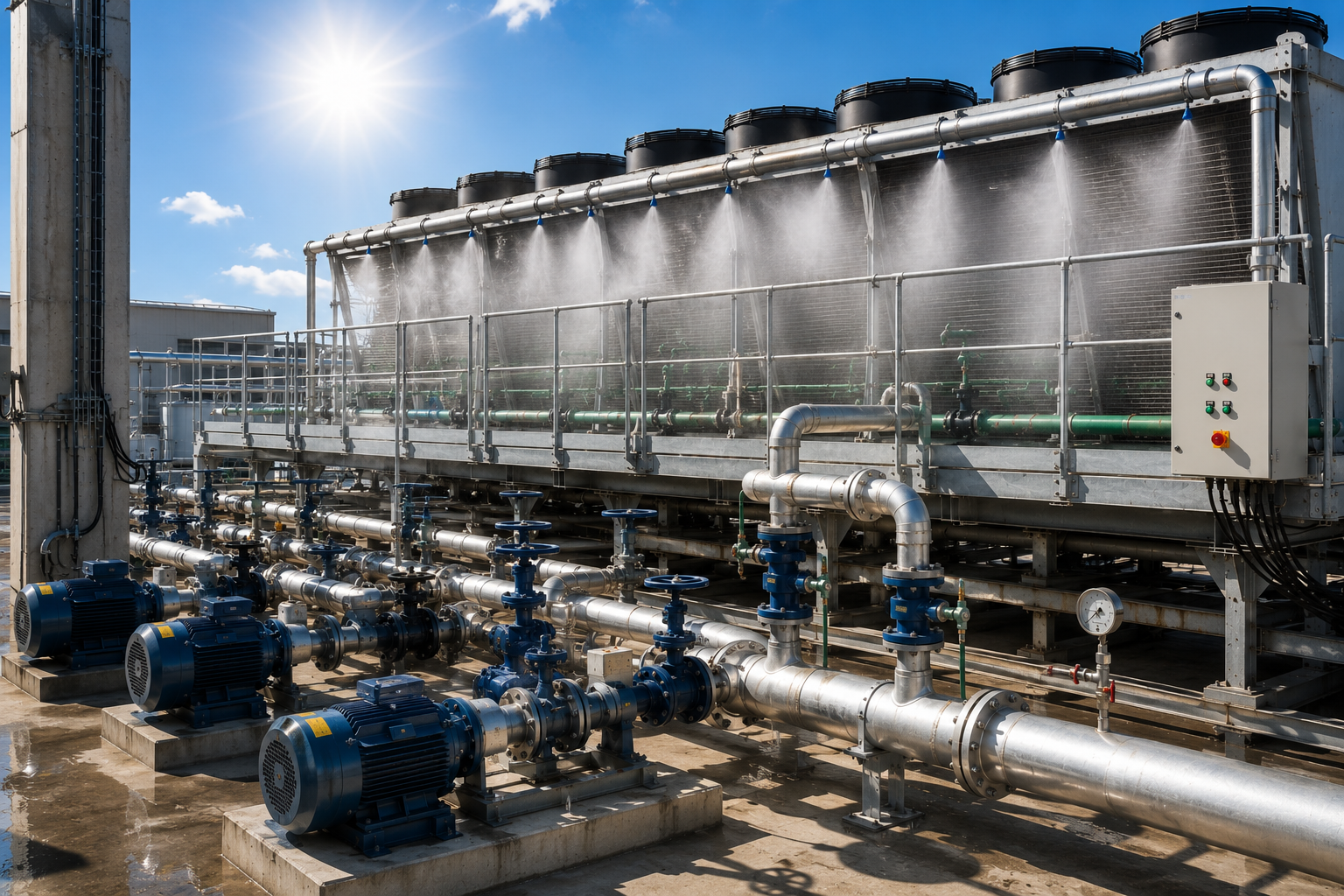

Pomocné technologie jako součást regulace Výkon dry cooleru může být ovlivněn nejen počtem aktivních ventilátorů, ale také cirkulací média a dalšími pomocnými technologiemi. KELVIN S3 proto umožňuje řídit více čerpadel a pracovat s ventily, klapkami nebo dalšími zařízeními podle konfigurace konkrétní instalace. Součástí systému může být také vodní postřik nebo adiabatická podpora chlazení. Ta nemusí běžet neustále. S3 ji může využít jako další výkonový stupeň ve chvíli, kdy samotné ventilátory již nedokážou zajistit požadovaný chladicí výkon. Tím lze omezit zbytečnou spotřebu vody a využívat adiabatiku pouze v provozních stavech, kdy má skutečný přínos. S3 tak neřídí jednotlivé prvky izolovaně, ale používá je jako součást jedné společné strategie chlazení.
Bezpečnost a ochranná logika

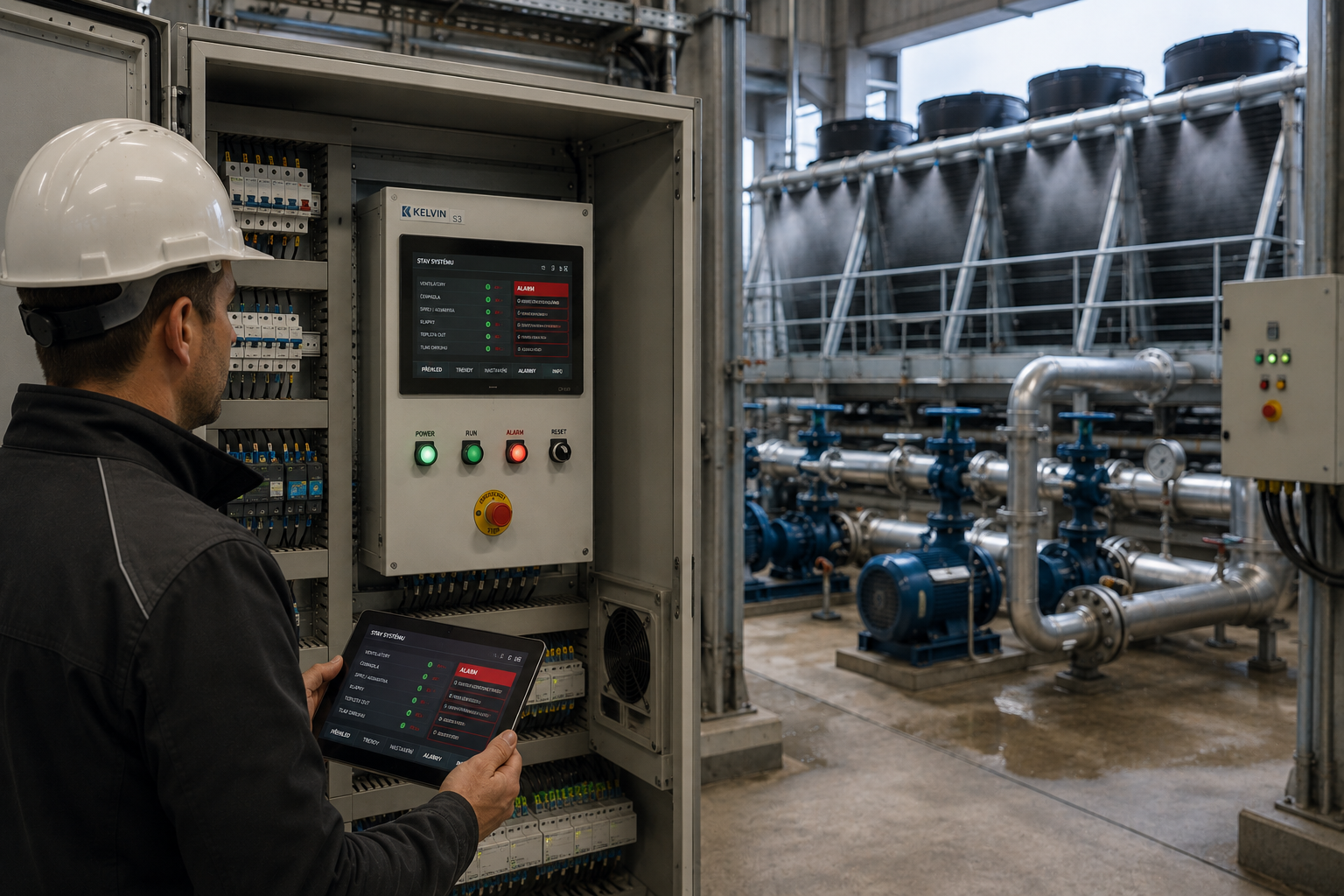

Regulace nesmí být nadřazena bezpečnosti Průmyslové řízení nemůže řešit pouze požadovanou teplotu. Musí zároveň reagovat na stavy, ve kterých je nutné technologii chránit nebo okamžitě omezit její provoz. KELVIN S3 obsahuje samostatnou ochrannou a bezpečnostní logiku, která má při kritických provozních stavech přednost před běžnou regulací. Systém může vyhodnocovat havarijní zastavení, překročení teplotních mezí, provozní povolení, stav navazující technologie nebo další bezpečnostní podmínky konkrétní instalace. Při překročení definovaných limitů může vyvolat alarm, odlehčit technologii nebo přejít do bezpečného provozního stavu. Důležitou součástí jsou také časové ochrany a blokace, které zabraňují nebezpečnému nebo nevhodnému přechodu mezi jednotlivými provozními režimy. Regulace tak nikdy není jedinou autoritou. Nad požadavkem na výkon stojí bezpečnost zařízení a technologického procesu.
Reverz ventilátorů a provozní ochrany

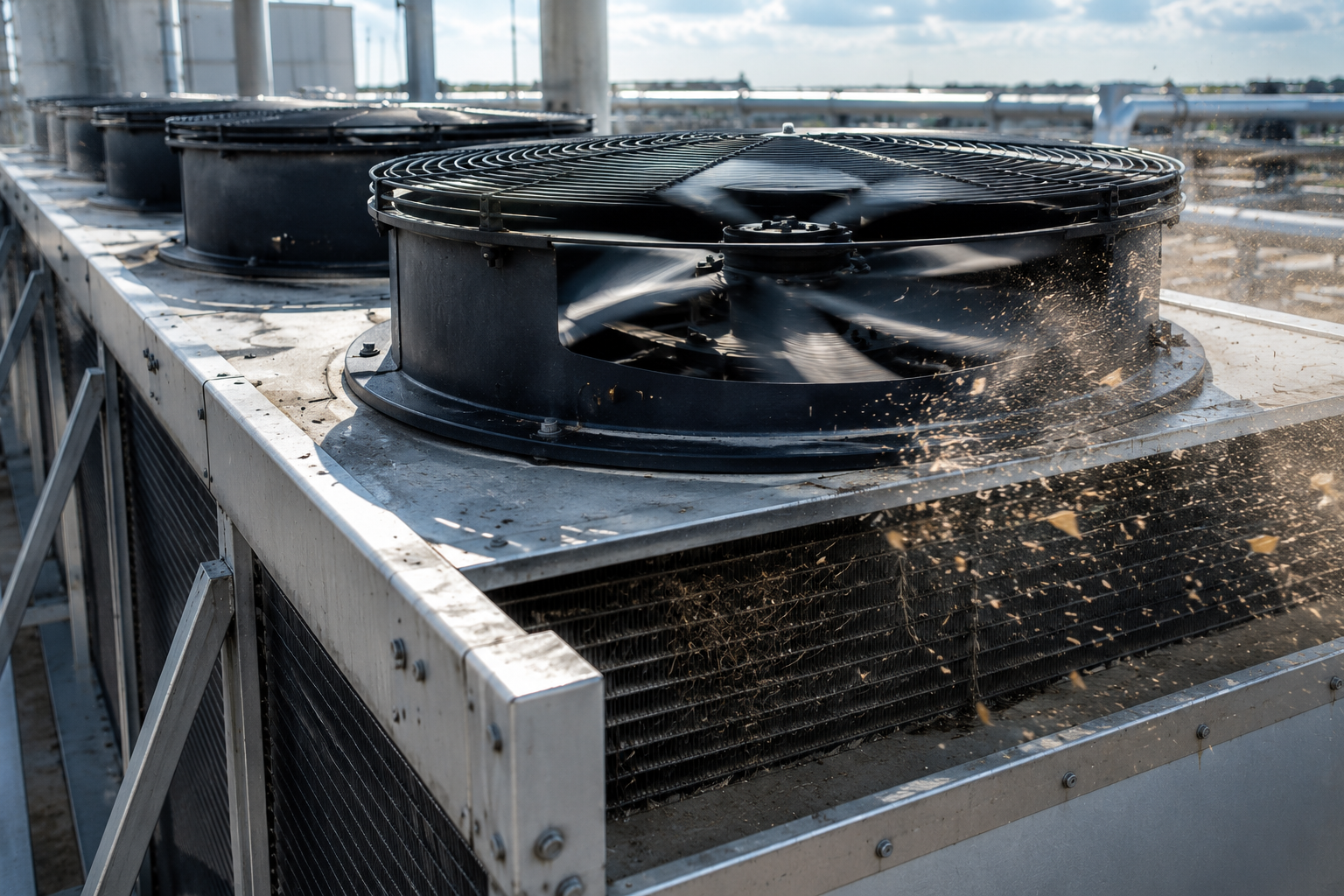

Funkce, které běžná regulace často neřeší KELVIN S3 podporuje řízený reverz ventilátorů, který lze využít například pro omezení zanášení výměníku nebo jako součást servisního a provozního režimu. Změna směru otáčení není provedena prostým přepnutím výstupu. Systém nejprve uvede ventilátory do bezpečného stavu, respektuje nastavené ochranné časy a teprve poté umožní změnu směru. Stejný princip se uplatňuje i při návratu z reverzního provozu nebo při změně mezi automatickým a manuálním režimem. Safety Lock vytváří mezi jednotlivými stavy ochrannou časovou bariéru a zabraňuje rychlým nebo nechtěným přechodům, které by mohly negativně ovlivnit mechaniku nebo elektrickou část technologie. I servisní a pomocné funkce tak zůstávají součástí stejné bezpečnostní filozofie jako hlavní regulace.
Měření, diagnostika a KELVIN Control Center

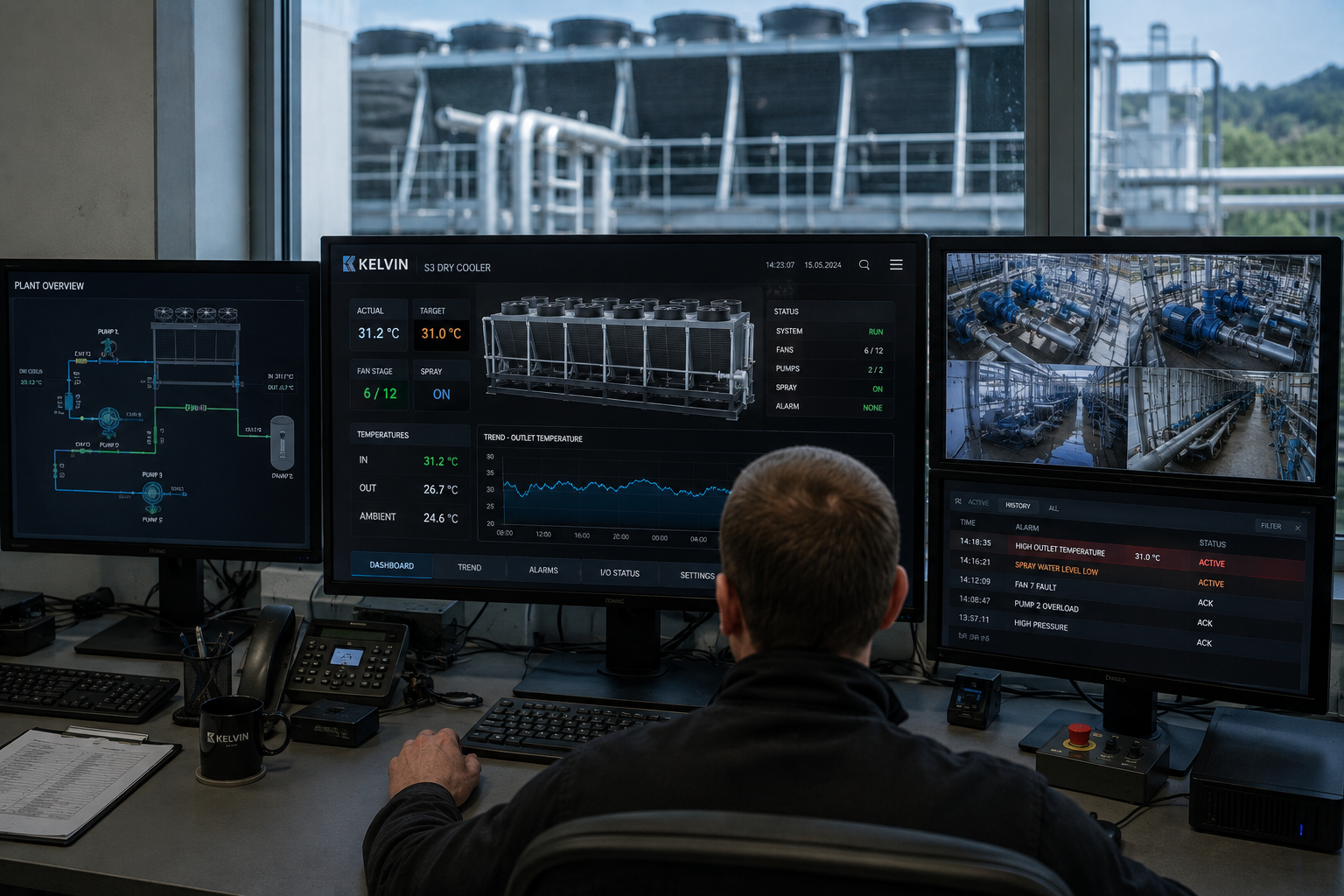

Obsluha musí vědět nejen co systém dělá, ale také proč Regulační systém je užitečný pouze tehdy, pokud je jeho chování možné pochopit a diagnostikovat. KELVIN S3 proto pracuje s více teplotními body a provozními informacemi, které umožňují sledovat nejen výslednou teplotu, ale také chování celého chladicího procesu. Systém může vyhodnocovat vstupní a výstupní teplotu, okolní podmínky, provozní stavy ventilátorů, čerpadel a pomocných technologií, alarmy a další informace důležité pro obsluhu a servis. KELVIN Control Center poskytuje nad systémem přehledné lokální uživatelské rozhraní. Obsluha může sledovat aktuální provozní stav, požadovaný a skutečný výkon, teploty, aktivní stupně, pomocné funkce a diagnostické informace bez nutnosti zasahovat přímo do řídicí jednotky. Pro servis tak nejsou k dispozici pouze informace typu „chladič běží“ nebo „chladič stojí“, ale podstatně širší pohled na to, co systém právě dělá a v jakém provozním stavu se nachází.

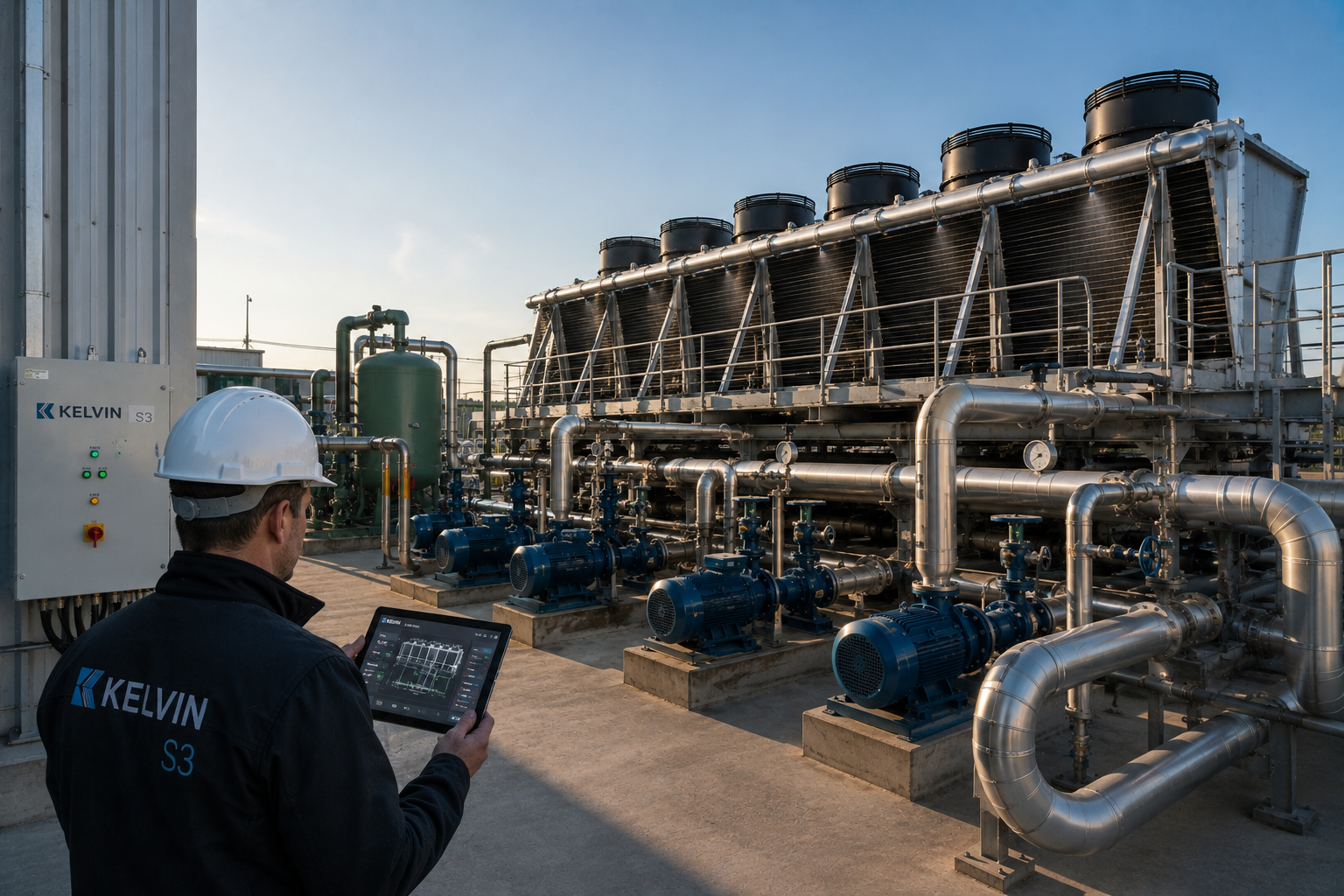

KELVIN S3 v praxi
Od ventilátoru k celému chladicímu procesu KELVIN S3 byl navržen pro prostředí, kde chladič není samostatným zařízením, ale součástí větší technologické soustavy. Typickou aplikací může být průmyslový dry cooler napojený na cirkulační okruh, čerpadla a kompresorovou nebo výrobní technologii. Když se tepelná zátěž zvýší, S3 reaguje postupným využitím dostupného výkonu chladiče. Podle provozních podmínek může přidávat jednotlivé ventilátory, řídit pomocné technologie a v krajních podmínkách využít vodní postřik nebo adiabatické chlazení. Při poklesu zatížení výkon opět postupně redukuje. Současně sleduje ochranné podmínky, respektuje bezpečnostní vazby a poskytuje obsluze i servisu přehled o skutečném stavu technologie. Výsledkem není pouze automatické spínání ventilátorů. Výsledkem je řízený chladicí proces, ve kterém jednotlivé části technologie spolupracují podle jednoho společného cíle. KELVIN S3 je určen pro aplikace, kde je požadována robustní stupňová regulace, bezpečný provoz, přehledná diagnostika a možnost přizpůsobit řízení konkrétní průmyslové technologii.
